M8 female 0° with cable
PUR 8x0.14 5m
| Artículo: | 7000-08961-6960500 |
| Producto alternativo: | |
| Peso: | 0.156 kg |
| País de origen: | CZ |
Disponible para envío inmediato.
Descripción

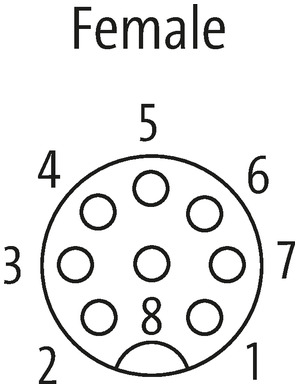

Hembra recta
M8, 8-polos
sin portaetiquetas
Carcasas de plástico con resistencia óptima contra elementos químicos y aceites
La resistencia a ambientes agresivos debe ser testada de forma individual para cada aplicación. Más información bajo demanda.
Otras longitudes bajo demanda.
Datos técnicos
| Longitud del cable | 5 m |
|---|---|
| Par de apriete | 0,4 Nm |
| Modo de montaje | insertado, Atornillado |
| Family construction form | M8 |
| Rosca | M8 x 1 |
| indicado para tubo corrugado (Ø int.) | 8 mm |
| Codificación | A |
| Material | PUR |
| Ancho de llave | SW9 |
| Grado de protección (EN IEC 60529) | IP67 |
Datos eléctricos | Alimentación
| Tensión de servicio CA máx. | 30 V |
|---|---|
| Tensión de servicio CC máx. | 30 V |
| Corriente de servicio por contacto máx. | 1,5 A |
Instalación | Conexión
| Set de montaje | M8 x 1 |
|---|
Protección de equipos | Sistema eléctrico
| Condición adicional grado de protección | insertado, Atornillado |
|---|---|
| Grado de contaminación | 3 |
Datos mecánicos | Datos de material
| Revestimiento bloqueo | Nickeled |
|---|---|
| Revestimiento atornillamiento | nickel plated |
| Material junta | NBR |
| Material de bloqueo | Fundición a presión de zinc |
| Material screw connection | Fundición a presión de zinc |
Datos mecánicos | Datos de montaje
| Modo de montaje | insertado, Atornillado, Protección contra sacudidas |
|---|
Características del entorno | Condiciones climáticas
| Temperatura de servicio mín. | -30 °C |
|---|---|
| Temperatura de servicio máx. | 80 °C |
| Additional condition temperature range | depending on cable quality |
Datos de cable
General data | Cable
| Identificación de cable | 696 |
|---|---|
| Color de la cubierta | negro |
Structure | Cable
| Amount stranding | 1 |
|---|---|
| Stranding | 8 wires En torno a Filler twisted |

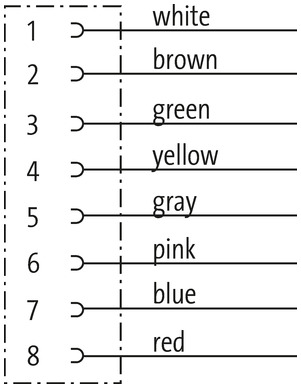

| wire arrangement | blanco, , verde, amarillo, gris, rosa, azul, rojo |
Mechanical data | Cable
| Número de ciclos de flexión (cadenas portacables) | 2 Mio. @ 25 °C |
|---|---|
| Material cubierta | PUR |
| Outer-diameter (jacket) | 5,5 mm |
| Tolerance outer diameter (sheath) | ± 5 % |
| Material wire insulation | PP |
| Amount wires | 8 |
| Outer diameter insulation | 1,07 mm |
| Outer diameter tolerance core insulation | ± 5 % |
| Amount strands (wire) | 18 |
| Diameter of single wires | 0,1 mm |
| Conductor crosssection (wire) | 0,14 mm² |
| Material conductor wire | Cordón de cobre, pelado |
| Conductor type (wire) | Clase de cordón 6 |
Electrical data | Cable
| Intensidad de corriente (norma) | a DIN VDE 0298-4 |
|---|---|
| Intensidad de corriente mín. cable | 4,8 A |
| Electrical resistance line constant wire | 78 Ω/km @ 20 °C |
| Nominal voltage power AC max. | 300 V |
| Power frequency withstand voltage power (wire - jacket) | 3 kV @ 60 s |
| AC withstand voltage power (wire - wire) | 3 kV @ 60 s |
Temperature range | Cable
| Temperatura de servicio mín. (fija) | -30 °C |
|---|---|
| Temperatura de servicio máx. (fija) | 80 °C |
| Temperatura de servicio mín. (cambiante) | -15 °C |
| Temperatura de servicio máx. (cambiante) | 80 °C |
Resistances | Cable
| Resistencia a la inflamabilidad | IEC 60332-2-2 | UL 1581 § 1100 FT2 | UL 1581 § 1090 |
|---|---|
| chemical resistance | bien, debe comprobarse en relación con la aplicación |
| Resistencia a la gasolina | bien, debe comprobarse en relación con la aplicación |
| Oil resistance | bien, debe comprobarse en relación con la aplicación | DIN EN 60811-404 |
Installation | Cable
| radio de curvatura (fijo) | 6 x Outer diameter |
|---|
Datos comerciales
| ECLASS-6.0 | 27279218 |
|---|---|
| ECLASS-7.0 | 27279218 |
| ECLASS-8.0 | 27279218 |
| ECLASS-9.0 | 27060311 |
| ECLASS-10.1 | 27060311 |
| ECLASS-11.1 | 27060311 |
| ECLASS-12.0 | 27060311 |
| ETIM-5.0 | EC001855 |
| GTIN | 4048879550123 |
| Número de tarifa arancelaria | 85444290 |
| Unidad de embalaje | 1 |
