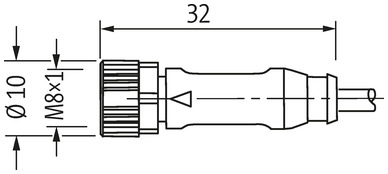

M8 female 0° A-cod. with cable shielded
PUR 1x4xAWG26 shielded gn UL/CSA+drag ch. 1.5m
| Artículo: | 7000-08831-7910150 |
| Peso: | 0.097 kg |
| País de origen: | DE |
Consulte fecha de disponibilidad
Descripción

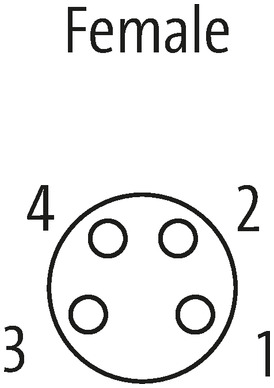

Hembra recta
M8, 4-polos
apantallado
Art. 7005 - M8 Lite (tornillo hexagonal de plástico) bajo pedido
Carcasas de plástico con resistencia óptima contra elementos químicos y aceites
La resistencia a ambientes agresivos debe ser testada de forma individual para cada aplicación. Más información bajo demanda.
Otras longitudes bajo demanda.
Datos técnicos
| Longitud del cable | 1,5 m |
|---|---|
| Par de apriete | 0,4 Nm |
| Modo de montaje | insertado, Atornillado |
| Revestimiento contacto | chapado en oro |
| Family construction form | M8 |
| Rosca | M8 x 1 |
| indicado para tubo corrugado (Ø int.) | 6,5 mm |
| Material contacto | Aleación de cobre |
| Material | PUR |
| Nº de polos | 4 |
| Ancho de llave | SW9 |
| Grado de protección (EN IEC 60529) | IP67 |
| Longitud de desforrado (cubierta) | 20 mm |
| Revestimiento contacto | chapado en oro |
Datos eléctricos | Alimentación
| Tensión de servicio CC máx. | 60 V |
|---|---|
| Corriente de servicio por contacto máx. | 1,5 A |
Diagnósticos
| LED de indicación de estado | no |
|---|
Instalación | Conexión
| Longitud de desforrado (cubierta) | 20 mm |
|---|---|
| Set de montaje | M8 x 1 |
Protección de equipos | Sistema eléctrico
| Condición adicional grado de protección | insertado, Atornillado |
|---|---|
| Grado de contaminación | 3 |
| Tensión de servicio | 1,5 kV |
| Grupo de sustancias aislantes (IEC 60664-1) | I |
Datos mecánicos | Datos de material
| Revestimiento bloqueo | Nickeled |
|---|---|
| Revestimiento atornillamiento | nickel plated |
| Material junta | FKM |
| Material de bloqueo | Fundición a presión de zinc |
| Material screw connection | Fundición a presión de zinc |
Datos mecánicos | Datos de montaje
| Modo de montaje | insertado, Atornillado, Protección contra sacudidas |
|---|
Características del entorno | Condiciones climáticas
| Temperatura de servicio mín. | -25 °C |
|---|---|
| Temperatura de servicio máx. | 85 °C |
| Additional condition temperature range | depending on cable quality |
Conformidades, certificaciones, certificados
| Estándar de producto | DIN EN 61076-2-114 (M8) |
|---|
Datos de cable
Cable
| Identificación de cable | 791 |
|---|---|
| Homologación (cable) | cURus (AWM-Style 20549/10493); CE conform |
| Peso del cable [G/m] | 59,4 g |
| Material cable | Cable Cu, pelado |
| resistencia (principal) | max. 139.3 Ω/km (20 °C) |
| Unifilar Ø (principal) | 0.15 mm |
| Fabriación (cable) | 19× 0.15 mm (cable multifilar clase 5) |
| Diámetro (cable) | 1× 4× AWG26 |
| AWG | similar a AWG 20 |
| Material aislamiento de cable | PO |
| Cable-Ø incl. Aislamiento | 1.05 mm ±5% |
| Color/numeración de cables | bl, na, az, am |
| Combinación de torsión | 4 hilos trenzados |
| Apantallado | sí |
| Pantalla (tipo) | Copper braid |
| Optical shield cover | min. 85% |
| Material cubierta | PUR |
| Características del material (cubierta) | Libre de CFC, halógenos, cadmio, silicona y plomo |
| Ø exterior (cubierta) | 4.9 mm ±5% |
| Color cubierta | verde |
| resistencia química | Oil resistance according to IEC 60811-2-1, ASTM IRM 901, ICEA S-82-552 Std. |
| Resistencia térmica | retardante a la llama |
| Tensión nominal | 300 V AC |
| Rango de temperatura (fijo) | -40...+80 °C |
| Rango de temperatura (móvil) | -30...+70 °C |
| radio de curvatura (fijo) | 7.5× Ø exterior |
| Radio de curvatura (móvil) | 12× Ø exterior |
| Número de ciclos de flexión (cadenas portacables) | max. 5 Mio. (25 °C) |
| Velocidad de desplazamiento | max. 3 m/s |
| Aceleración (cadenas portacables) | max. 5 m/s² |
Datos comerciales
| ECLASS-6.0 | 27061801 |
|---|---|
| ECLASS-6.1 | 27060307 |
| ECLASS-7.0 | 27060307 |
| ECLASS-8.0 | 27060307 |
| ECLASS-9.0 | 27060307 |
| ECLASS-10.1 | 27060307 |
| ECLASS-11.1 | 27060307 |
| ECLASS-12.0 | 27060307 |
| ETIM-5.0 | EC001855 |
| GTIN | 4048879836395 |
| Número de tarifa arancelaria | 85444290 |
| Unidad de embalaje | 1 |
