M12 male 0° A-cod. with cable  7000-12001-0230200
El producto puede ser diferente a la imagen

M12 male 0° A-cod. with cable

PUR 3x0.34 ye UL/CSA 2m

Artículo: 7000-12001-0230200
Producto alternativo:    7000-12001-0330200
Peso: 0.078 kg
País de origen:  DE
Bajo pedido
Precio tarifa por artículo:
Descargar a la cesta Descargar al Easy-Import-Export

Descripción


⚠ NOTA ⚠
PRODUCTO DESCONTINUADO. TENGA EN CUENTA EL ARTÍCULO ALTERNATIVO.

Macho recto

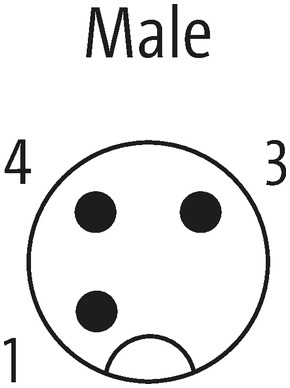

M12, 3-polos
Art. 7005 - M12 Lite (tornillo hexagonal de plástico) bajo pedido
con manguera de cables
Carcasas de plástico con resistencia óptima contra elementos químicos y aceites
La resistencia a ambientes agresivos debe ser testada de forma individual para cada aplicación. Más información bajo demanda.
Otras longitudes bajo demanda.
Certificate
Certificate
Certificate
Certificate
Certificate
Certificate

Longitud del cable 2 m
Par de apriete 0,6 Nm
Modo de montaje insertado, Atornillado
Family construction form M12

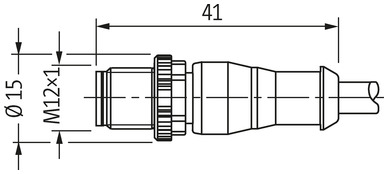

Rosca M12 x 1
indicado para tubo corrugado (Ø int.) 10 mm
Codificación A
Material PUR
Nº de polos 3
Ancho de llave SW13
Grado de protección (EN IEC 60529) IP65, IP66K, IP67
Longitud de desforrado (cubierta) 20 mm
Datos eléctricos | Alimentación
Tensión de servicio CA máx. 250 V
Tensión de servicio CC máx. 250 V
Tensión de servicio CA (UL "Listed") 30 V
Tensión de servicio CC (UL "Listed") 30 V
Corriente de servicio por contacto máx. 4 A
Instalación | Conexión
Longitud de desforrado (cubierta) 20 mm
Set de montaje M12 x 1
Protección de equipos | Sistema eléctrico
Condición adicional grado de protección insertado, Atornillado
Grado de contaminación 3
Tensión de servicio 2,5 kV
Grupo de sustancias aislantes (IEC 60664-1) I
Datos mecánicos | Datos de material
Revestimiento bloqueo Nickeled
Revestimiento atornillamiento nickel plated
Material de bloqueo Fundición a presión de zinc
Material screw connection Fundición a presión de zinc
Datos mecánicos | Datos de montaje
Modo de montaje insertado, Atornillado, Protección contra sacudidas
Características del entorno | Condiciones climáticas
Temperatura de servicio mín. (fija) -25 °C
Temperatura de servicio máx. (fija) 80 °C
Temperatura de servicio mín. (cambiante) -5 °C
Temperatura de servicio máx. (cambiante) 80 °C
Conformidades, certificaciones, certificados
Estándar de producto DIN EN 61076-2-101 (M12)

Cable
Identificación de cable 023
Tipo de cable 2 (PUR/PVC)
Homologación (cable) UL (AWM-Style 20549/1731), CSA; CE conform
Peso del cable [G/m] 35,97 g
Material cable Cable Cu, pelado
resistencia (principal) max. 57 Ω/km (20 °C)
Unifilar Ø (principal) 0.1 mm
Fabriación (cable) 42× 0.1 mm (cable multifilar clase 6)
Diámetro (cable) 3× 0.34 mm²
AWG similar a AWG 22
Material aislamiento de cable PVC
Propiedades del material aislamiento del cable Libre de CFC, cadmio, silicona y plomo
Resistencia Shore aislamiento del cable 43 ±5 D
Cable-Ø incl. Aislamiento 1.25 mm ±5%
Color/numeración de cables ma, ne, az
Combinación de torsión 3 cables trenzados
Apantallado no
Material cubierta PUR/PVC
Características del material (cubierta) Libre de CFC, halógenos, cadmio, silicona y plomo, mate, baja adherencia, fácil de procesar en la máquina, resistente a la abrasión, hydrolysis y microbios
Dureza shore cubierta 80 ±5 A (PVC-bajo cubierta); 85 ±5 A (cubierta -PUR)
Ø exterior (cubierta) 4.3 mm ±5%
Color cubierta amarillo
resistencia química buena resistencia a aceites, gasolina y productos químicos
Tensión nominal UL 300 V AC
Tensión de test 2000 V AC
Capacidad de carga de corriente a DIN VDE 0298-4
Rango de temperatura (fijo) -30...+80 °C
Rango de temperatura (móvil) -5...+80 °C
radio de curvatura (fijo) 10× Ø exterior
Radio de curvatura (móvil) 15× Ø exterior
Número de ciclos de flexión (cadenas portacables) max. 2 Mio. (25 °C)
Velocidad de desplazamiento max. 3.3 m/s
Aceleración (cadenas portacables) max. 5 m/s²

ECLASS-6.0 27279218
ECLASS-6.1 27279218
ECLASS-7.0 27279218
ECLASS-8.0 27279218
ECLASS-9.0 27060311
ECLASS-10.1 27060311
ECLASS-11.1 27060311
ECLASS-12.0 27060311
ETIM-5.0 EC001855
GTIN 4048879445443
Número de tarifa arancelaria 85444290
Unidad de embalaje 1


Datos sobre el artículo:
  • PDF del producto
  • Certificado 7000-18001_ax_2_k.pdf (K)
  • Ficheros de construcción: STP 7000-12001_stp_x_a.zip (A)
  • Información: Declaración de conformidad Murrelektronik GmbH 14-11-20_(5) RoHS REACh no exception_DoC_z_a.pdf (02)
  • Información: Declaración de conformidad Murrelektronik GmbH 04-02-23_(1) China RoHS 2 e_DoC_z_a.pdf (01)
  • Información: Declaración de conformidad Murrelektronik GmbH 17-10-21_(6) California Prop65 Ni surface_DoC_z_b.pdf (01)
  • Información: Declaración de conformidad UKCA 7000-12001_04.06.19_uk_z_a.pdf (A)
  • Información: EU Declaración de conformidad 7000-12001_04.06.19_ce_z_e.pdf (E)
