M8 male 0° D-cod. with cable shielded 7000-09001-7960150

El producto puede ser diferente a la imagen

Datos

Últimos artículos visitados

RJ45 male 0° with cable shielded

PUR 1x4xAWG22 shielded gn UL/CSA+drag ch. 26m

Consulte fecha de disponibilidad

163,09 €
Marking Rings D=8mm violet PU 10

Disponible para envío inmediato.

0,94 €
MSUD valve plug CI-9.4mm with cable

PUR 3x0.75 bk UL/CSA 1.5m

Consulte fecha de disponibilidad

15,10 €
Cable drum Ø 500mm

PUR 3x0.34 ye UL/CSA+drag ch. 500m

Se fabricará prioritariamente para Ud

947,45 €

M8 male 0° D-cod. with cable shielded

PUR 1x4xAWG22 shielded gn UL/CSA+drag ch. 1.5m

Artículo:	7000-09001-7960150
Peso:	0.117 kg
País de origen:	DE

Consulte fecha de disponibilidad

Find similar Product

Contacte

Producto recomendado

Comparador de producto

Descargar a la cesta Descargar al Easy-Import-Export

Descripción

Macho recto
M8, 4-polos
D-coded
con manguera de cables
El producto cumple los requisitos conforme a la norma UN/ECE R118
Propiedades de transmisión con transmisión de canal hasta 100 m

La resistencia a ambientes agresivos debe ser testada de forma individual para cada aplicación. Más información bajo demanda.
Carcasas de plástico con resistencia óptima contra elementos químicos y aceites
Otras longitudes bajo demanda.

Datos técnicos

Longitud del cable	1,5 m
Par de apriete	0,4 Nm
Modo de montaje	insertado, Atornillado
Revestimiento contacto	chapado en oro
Family construction form	M8
Rosca	M8 x 1
indicado para tubo corrugado (Ø int.)	8,5 mm
Salida de cable	recto
Codificación	D
Material contacto	Aleación de cobre
Material	PUR
Nº de polos	4
Ancho de llave	SW9
Grado de protección (EN IEC 60529)	IP65, IP66K, IP67
Longitud de desforrado (cubierta)	20 mm
Family construction form	free cable end
Estándar de producto	DIN EN 61076-2-114 (M8)

Datos eléctricos | Alimentación

Tensión de servicio CC máx.	60 V
Corriente de servicio por contacto máx.	1,5 A

Datos técnicos | Comunicación industrial

Parámetro de transferencia	CAT5e, Class D (ISO/IEC 11801)
Tasa de transmisión máx.	100 MBit/s

Diagnósticos

LED de indicación de estado	no

Instalación | Conexión

Longitud de desforrado (cubierta)	20 mm
Set de montaje	M8 x 1

Protección de equipos | Sistema eléctrico

Condición adicional grado de protección	insertado, Atornillado
Grado de contaminación	3
Tensión de servicio	1,5 kV
Grupo de sustancias aislantes (IEC 60664-1)	I

Datos mecánicos | Datos de material

Revestimiento bloqueo	nickel plated
Revestimiento atornillamiento	nickel plated
Material de bloqueo	Cobre (latón)
Material screw connection	Cobre (latón)

Características del entorno | Condiciones climáticas

Temperatura de servicio mín.	-25 °C
Temperatura de servicio máx.	85 °C
Additional condition temperature range	depending on cable quality

Important installation notes

Note on strain relief	Protect the connectors by suitable measures from mechanical loads, e.g. by the usage of cable ties.
Note on bending radius	Attention: Observe the permissible bending radii when laying cables, as the IP protection class can be endangered by excessive bending forces.

Datos de cable

Cable

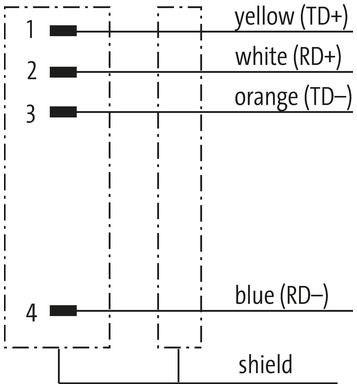

wire arrangement	blanco, amarillo, azul, naranja

General data | Cable

Identificación de cable	796
Color de la cubierta	verde
Type of Certificate	cURus

Structure | Cable

Amount stranding	1
Stranding	4 wires En torno a Relleno de cable twisted
Apantallado de cable (tipo)	Trenzado de cobre, estañado
Apantallado de cable (recubrimiento)	85 %
Envoltura	test, Foil
Filler	sí
wire arrangement	blanco, amarillo, azul, naranja

Mechanical data | Cable

Cable weigth	69,3 g/m
Material cubierta	PUR
Dureza shore cubierta	89 Shore A
Ausencia de sustancias (envoltura)	Sin plomo, Libre de cadmio, Libre de clorofluorocarburos, libre de halógenos, Sin silicona
Outer-diameter (jacket)	6,7 mm
Tolerance outer diameter (sheath)	± 5 %
Material envoltura interior	FRNC
Color (envoltura interior)	natur
Material wire insulation	PE
Amount wires	4
Outer diameter insulation	1,4 mm
Outer diameter tolerance core insulation	± 5 %
Shore hardness wire insulation	65 Shore D
Ingredient freeness wire insulation	Sin plomo, Libre de clorofluorocarburos, libre de halógenos
Amount strands (wire)	7
Diameter of single wires	22 AWG
Conductor crosssection (wire)	22 AWG
Material conductor wire	Cordón de cobre, pelado

Electrical data | Cable

Tensión nominal CA máx.	300 V
Intensidad de corriente (norma)	a DIN VDE 0298-4
Intensidad de corriente mín. cable	4,8 A
Characteristic impedance	100 Ω ± 15 % @ 100 MHz
Electrical resistance line constant wire	55 Ω/km @ 20 °C
Tensión alterna soportada (cable - cable)	2 kV @ 60 s
Capacidad eléctrica constante de línea (hilo - hilo)	50000 pF/km
Tensión alterna soportada (envoltura de cable)	2 kV @ 60 s
Tensión alterna soportada (apantallado de cable)	2 kV @ 60 s
Resistencia de aislamiento	5000 MΩ × km

Temperature range | Cable

Temperatura de servicio mín. (fija)	-40 °C
Temperatura de servicio máx. (fija)	80 °C
Temperatura de servicio mín. (cambiante)	-30 °C
Temperatura de servicio máx. (cambiante)	70 °C

Resistances | Cable

Resistencia a la inflamabilidad	IEC 60332-2-2 \| UL 1581 § 1090 \| UL 1581 § 1100 FT2
chemical resistance	bien, debe comprobarse en relación con la aplicación
Resistencia a la gasolina	bien, debe comprobarse en relación con la aplicación
Oil resistance	DIN EN 60811-404 \| bien, debe comprobarse en relación con la aplicación

Installation | Cable

radio de curvatura (fijo)	5 x Outer diameter
Radio de curvatura (móvil)	12 x Outer diameter
Número de ciclos de flexión (cadenas portacables)	3 Mio. @ 25 °C
Distancia de recorrido (cadenas portacables)	5 m @ 25 °C
Velocidad de desplazamiento	3,3 m/s @ 25 °C
Número de ciclos de torsión	1 Mio. 25 °C
Estrés de torsión	± 180 °/m

Datos comerciales

ECLASS-6.0	27279218
ECLASS-6.1	27060307
ECLASS-7.0	27060307
ECLASS-8.0	27060307
ECLASS-9.0	27060307
ECLASS-10.1	27060307
ECLASS-11.1	27060307
ECLASS-12.0	27060307
ETIM-5.0	EC001855
GTIN	4048879838153
Número de tarifa arancelaria	85444290
Unidad de embalaje	1

Descargas

Datos sobre el artículo:

PDF del producto
Ficheros de construcción: STP 7000-09001_stp_x_a.zip (A)
Información: Declaración de conformidad Murrelektronik GmbH 17-12-23_(1) RoHS REACh exception 6c_DoC_z_a.pdf (04)
Información: Declaración de conformidad Murrelektronik GmbH 22-12-23_(6) California Prop65 Ni surface_DoC_z_a.pdf (01)
Información: Declaración de conformidad Murrelektronik GmbH 13-12-23_(5) China RoHS 2 50EEP_DoC_z_a.pdf (01)
Información: Declaración de conformidad Murrelektronik GmbH 06-05-24_(8) REACH SVHC CAS No 80-09-1_DoC_z_a.pdf (01)
Información: Declaración de conformidad UKCA con_01-10.21_uk_z_c.pdf (C)
Información: EU Declaración de conformidad con_01-10.21_ce_z_c.pdf (C)
