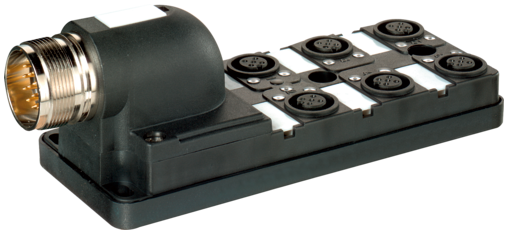

MVP12, 6XM12, 5POLE, M23 19POL. CON. 27786
El producto puede ser diferente a la imagen

MVP12, 6XM12, 5POLE, M23 19POL. CON.

Connector exit 90°
Artículo: 27786
Peso: 0.15 kg
País de origen:  DE
Sin stock - Consulte fecha de disponibilidad
Find similar Product
Contacte
 Producto recomendado
 Comparador de producto
Precio tarifa por artículo:

Descripción


6 vías, 5 polos
Conector M23, acodada
19 polos utilizados
con LED para señales digitales PNP 24 V DC
Carcasas de plástico con resistencia óptima contra elementos químicos y aceites
La resistencia a ambientes agresivos debe ser testada de forma individual para cada aplicación. Más información bajo demanda.
Otras longitudes bajo demanda.
Certificates as JSON - filtered
Certificates as JSON - filtered

Datos técnicos
Voltaje de funcionamiento 24 V DC
Corriente de trabajo por contacto max. 4 A
Cierre de las vías Tornillo (M12×1 mm)
Protección IP67 en estado montado y enroscado según (EN 60529)
Carcasa Plástico, de difícil combustión
Señal por vía 2
Corriente total max. 7.5 A
Características generales
Rango de temperatura -20...+80 °C

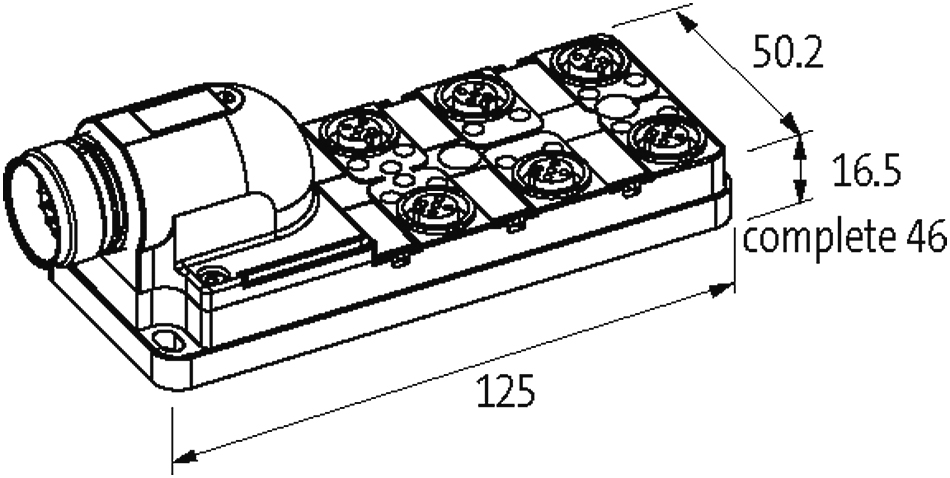

Dimensiones alto × ancho × fondo 125×50.2×16.5 mm
Distribución de contactos
PIN 1 (+)
PIN 2 (NC)/(S2)
PIN 3 (-)
PIN 4 (NO)/(S1)
PIN 5 (Tierra)
LED (verde): Power / LED (ámbar): (S1/S2)
Product article number of manufacturer 27786

ECLASS-6.0 27279219
ECLASS-6.1 27279219
ECLASS-7.0 27279219
ECLASS-8.0 27279219
ECLASS-9.0 27440108
ECLASS-10.1 27440111
ECLASS-11.1 27440111
ECLASS-12.0 27440111
ETIM-5.0 EC002585
EAN 4048879063173
Número de tarifa arancelaria 85369010
Unidad de embalaje 1


Datos sobre el artículo:
  • Descargar Hoja Técnica
  • Descargar Aprobación: UL Listed CA 27786_E201820_NRAQ7_ulc_z_a.pdf
  • Descargar Aprobación: UL Listed US 27786_E201820-NRAQ_ul_z_b.pdf
  • Descargar Documentación: Guía de instalación 27784_ina_3_14.pdf
  • Descargar Ficheros de construcción: DXF 27786_dxf_x_a.zip
  • Descargar Ficheros de construcción: STP 27786_stp_x_a.zip
  • Descargar Información: Declaración de conformidad Murrelektronik GmbH 20-10.21_(1) California Prop65 No Warning_DoC_z_b.pdf
  • Descargar Información: Declaración de conformidad Murrelektronik GmbH 07-11.20_(10) RoHS&REACh exception 6c&7a&7cI_DoC_z_a.pdf
  • Descargar Información: Declaración de conformidad Murrelektronik GmbH 17-12.20_(3) China RoHS 2 25EEP_DoC_z_b.pdf
  • Descargar Información: EU Declaración de conformidad 27786_13-05.15_ce_z_a.pdf
  • Descargar Información: MTTF reporte 27786_SN29500(40°C)-BerechnungV1.4_mttf_p_a.pdf
