MVP12, 4XM12, 5POLE, PLUGGABLE CABLE
15.0m PUR/PVC 8x0,34+5x0,75
| Artículo: | 27074 |
| Peso: | 3.036 kg |
| País de origen: | CZ |
Consulte fecha de disponibilidad
Descripción
4 vías, 5 polos
PUR/PVC
potencial separados
con LED para señales digitales PNP 24 V DC
Otras longitudes bajo demanda.
Carcasas de plástico con resistencia óptima contra elementos químicos y aceites
Datos técnicos
Datos eléctricos | Alimentación
| Tensión de servicio CC | 24 V |
|---|---|
| Tensión de servicio CC mín. | 18 V |
| Tensión de servicio CC máx. | 30 V |
| Corriente de servicio por contacto máx. | 4 A |
| Corriente total con alimentación de corriente simple máx. | 8 A |
| Corriente total con alimentación de corriente doble máx. | 16 A |
Datos técnicos | Comunicación industrial
| Número de señales por toma de conexión | 2 |
|---|
Instalación | Conexión
| Set de montaje | M12 x 1 |
|---|
Protección de equipos | Sistema eléctrico
| Grado de protección (EN IEC 60529) | IP65, IP67 |
|---|---|
| Grado de protección condición adicional | insertado, Atornillado |
Protección de equipos | Medios
| Flame resistance | Difícilmente inflamable |
|---|
Datos mecánicos | Datos de material
| Matrial carcasa | PBT |
|---|

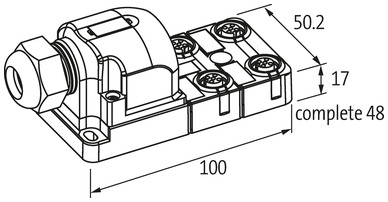

Datos mecánicos | Datos de montaje
| Modo de montaje | Schraubgewinde |
|---|---|
| Altura | 100 mm |
| Anchura | 50,2 mm |
| Profundidad | 17 mm |
Características del entorno | Condiciones climáticas
| Temperatura de servicio mín. | -20 °C |
|---|---|
| Temperatura de servicio máx. | 80 °C |
Datos de cable
Cable
| N°/diámetro de hilos | 8× 0.34 + 5× 0.75 mm² |
|---|---|
| Aislamiento del cable | PVC |
| Cadenas portacables | 1.5 Mio. |
| Ø exterior del cable | 9.2 mm ±5% |
| Número de cable | 374 |
| Color cubierta | gris |
| Color de la cubierta | gris |
| Rango de temperatura (fijo) | -30...+80 °C |
| Rango de temperatura (móvil) | -30...+80 °C |
| radio de curvatura (fijo) | 10× Ø exterior |
| Radio de curvatura (móvil) | 12× Ø exterior |
| Material cubierta | PUR/PVC |
Datos de conexión
Tipo de conexión 1
| Family construction form | free cable end |
|---|---|
| Color de soportes de contacto | gris |
| Nº de polos | 13 |
Tipo de conexión 2
| Family construction form | M12 |
|---|---|
| Gender | female |
| Color de soportes de contacto | negro |
| Codificación | A |
| Nº de polos | 5 |
Clasificaciones
| ECLASS-6.0 | 27279219 |
|---|---|
| ECLASS-6.1 | 27279219 |
| ECLASS-7.0 | 27279219 |
| ECLASS-8.0 | 27279219 |
| ECLASS-9.0 | 27440108 |
| ECLASS-10.1 | 27440108 |
| ECLASS-11.1 | 27440108 |
| ECLASS-12.0 | 27440108 |
| ETIM-5.0 | EC002585 |
Datos comerciales
| GTIN | 4048879064286 |
|---|---|
| Número de tarifa arancelaria | 85444290 |
| Unidad de embalaje | 1 |
