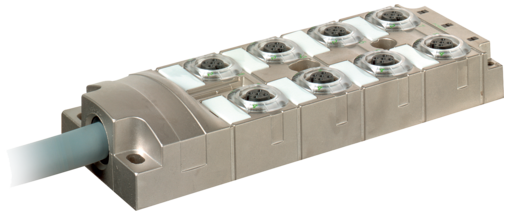

MVP-METALL, 8XM12, 5POLE, PRE-WIRED CABLE

10.0m PUR 16x0,34+5x0,75, UL/CSA
Artículo: 27591
Peso: 3.36 kg
País de origen:  CZ
Sin stock - Consulte fecha de disponibilidad
 Comparador de producto
Precio tarifa por artículo:
Descargar al Easy-Import-Export

Descripción


8 vías, 5 polos, DIAGNOSTICO
10.0 m
Corriente de trabajo: 2 A por M12 (fêmea)
Control electrónico de corriente integrado, con desconexión
diagnóstico electrónico con LED de Error
Otras longitudes bajo demanda.
Certificate

Datos técnicos
Voltaje de funcionamiento 24 V DC (EN 61131-2), separación de potencial 0 V para lado izq./der.
Corriente de trabajo (contacto 3) max. 2 A (corte de suministro 2.3...2.7 A)
Toma de corriente max. 35 mA
Indicador LED LED (verde): P1 y P2; LED (rojo): ERROR para diagnóstico óptico
Cierre de las vías Tornillo (M12×1 mm)
Protección IP65, IP67, IP68 en estado enchufado y atornillado (EN 60529)
Carcasa Aleación de zinc, niquelado mate
Salida de diagnóstico active high, carga max. 25 mA, cable (marrón 2)
Fuente de alimentación requerida con equipamiento completo max. 20 A
Capacidad de entrada de corriente max. 1470 µF
Display LED por puerto LED (ámbar): contactos 4 y 2; 2× LED (rojo): para parásitos
Unidad de protección Conmutación de impulsos
Corriente total max. 10 A
Características generales
Rango de temperatura -20...+60 °C
Dimensiones alto × ancho × fondo 145×55×21 mm
Distribución de contactos
PIN 1 (+)
PIN 2 (NC)/(S2)
PIN 3 (-)
PIN 4 (NO)/(S1)
PIN 5 (Tierra)
LED (verde): Power / LED (ámbar): (S1/S2) / LED (rojo): Error
Descripción
Descripción de funcionamiento La corriente de todos los puertos es monitorizada tomando como corriente total 0 V (contacto 3), y se apagan en caso de sobrecarga o cortocircuito (reset automático). El voltaje suministrado a los otros puertos continúa siendo el mismo. En caso de fallo l
Cable
N°/diámetro de hilos 16× 0.34 + 5× 0.75 mm²
Aislamiento del cable TPE (gr-rs, bl, ro-az, ve, bl-ve, am, ma-gr, gr, bl-am, ro, am-ma, ro, bl-gr, ne, ve-ma, vi, ma, az, ve-am)
Cadenas portacables 5 Mio.
Ø exterior del cable 11.5 mm ±5%
Número de cable 403
Homologación (cable) UL (AWM-Style 20233/10042), CSA; CE conform
Material cable Cable Cu, pelado
resistencia (principal) max. 57 Ω/km (0.34 mm²), max. 26 Ω/km (0.75 mm²); (20 °C)
Unifilar Ø (principal) 0.1 mm
Diámetro (cable) 16× 0.34 + 5× 0.75 mm²
AWG similar a AWG 22 (0.34 mm²); similar a AWG 18 (0.75 mm²)
Material aislamiento de cable TPE-E
Resistencia shore (aislamiento del cable) 55 ±5 D
Apantallado
Dureza shore (cubierta) 85 ±5 A
Color de la cubierta gris
Tensión nominal 300/500 V AC
Tensión de test 2000 V AC
Capacidad de carga de corriente a DIN VDE 0298-4
Rango de temperatura (fijo) -40...+90 °C
Rango de temperatura (móvil) -25...+80 °C
radio de curvatura (fijo) 5× Ø exterior
Radio de curvatura (móvil) 10× Ø exterior
Radio de curvatura (móvil) 10× Ø exterior
Número de ciclos de flexión (cadenas portacables) max. 5 Mio. (25 °C)
Velocidad de desplazamiento max. 2 m/s
Aceleración (cadenas portacables) max. 5 m/s²
Material cubierta PUR (UL/CSA)

ECLASS-6.0 27279219
ECLASS-6.1 27279219
ECLASS-7.0 27279219
ECLASS-8.0 27279219
ECLASS-9.0 27440108
ECLASS-10.1 27440108
ECLASS-11.1 27440108
ECLASS-12.0 27440108
ETIM-5.0 EC002585
EAN 4048879063470
Número de tarifa arancelaria 85444290
Unidad de embalaje 1


Datos sobre el artículo:
  • Descargar PDF del producto
  • Descargar Documentación: Guía de instalación 27590_ina_2_10.pdf
  • Descargar Información: Declaración de conformidad Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf
  • Descargar Información: Declaración de conformidad Murrelektronik GmbH 06-02-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf
  • Descargar Información: Declaración de conformidad Murrelektronik GmbH 07-11-20_(10) RoHS REACh exception 6c 7a 7cI_DoC_z_a.pdf
  • Descargar Información: EU Declaración de conformidad 27591_1345-04.16_ce_z_b.pdf
