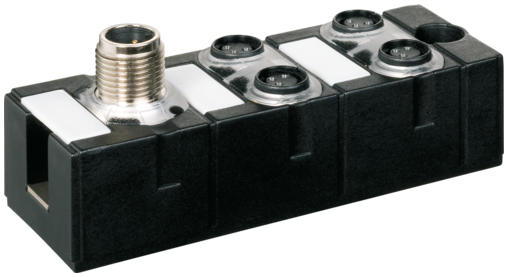

MASI68 I/O MODUL

2 digital inputs and 2 digital outputs

Artículo:	56446
Peso:	0.127 kg
País de origen:	DE

Disponible para envío inmediato.

Find similar Product

Contacte

Producto recomendado

Comparador de producto

Descargar a la cesta

Descargar al Easy-Import-Export

Descripción

Módulo compacto
DI2 - 0.1 A DO2 - 0.5 A (C) - 4× M8 (AB)
Los cables de conexión se encuentran en la tienda online bajo "Tecnología de conexión".
Carcasa compacta.

Datos técnicos

Entrada

Alimentación de sensor US	max. 100 mA desde el interface-AS (protegido contra cortocircuitos y sobrecargas)
Tipo	para sensores de 3 cables o interruptores mecánicos, PNP

Salida

Tensión de alimentación	24 V DC externo (18...30.2 V DC) EN 61131-2
Corriente total	max. 1.5 A
Corriente por salida	max. 0.5 A (protegido contra cortocircuitos y sobrecargas)

Datos técnicos

Tensión de bus (AS-Interface)	26.5...31.6 V DC
Perfil (código IO/ID/ID2)	S-7.A.E
Direccionado	vía master o conector M12 y dispositivo de programación
Rango de direccionado	1...62 (1...31 A o B)
Corriente total	max. 250 mA

Características generales

Modo de montaje	atornillable
Rango de temperatura	-20...+60 ºC (temp. de almacenamiento -20...+70 ºC)
Protección	IP68
Dimensiones alto × ancho × fondo	85×30×34.5 mm

Diagnóstico

Estado de la comunicación	vía LED
Diagnóstico vía LED	por módulo
Monitorización - sin voltaje	sí

Conexiones

Bus de campo	Codificado A
Puertos de E/S	M8, 3-polos

Datos comerciales

ECLASS-6.0	27242604
ECLASS-7.0	27242604
ECLASS-8.0	27242604
ECLASS-9.0	27242604
ETIM-5.0	EC001599
EAN	4048879373524
Número de tarifa arancelaria	85176200
Unidad de embalaje	1

Descargas

Datos sobre el artículo:

Descargar PDF del producto
Descargar Aprobación: UL Listed CA 56446_E201820-NRAQ7_ulc_z_a.pdf
Descargar Aprobación: UL Listed US 56446_E201820-NRAQ_ul_z_a.pdf
Descargar Certificado: ASI 56446_99801_asi_z_a.pdf
Descargar Documentación: Guía de instalación 56420_ina_6_28.pdf
Descargar Ficheros de construcción: DXF 56446_dxf_x_a.zip
Descargar Ficheros de construcción: P8 56446_p8_2_30.zip
Descargar Ficheros de construcción: STP 56446_stp_x_a.zip
Descargar Información: Declaración de conformidad Murrelektronik GmbH 05-02-23_(2) China RoHS 2 20EEP_DoC_z_a.pdf
Descargar Información: Declaración de conformidad Murrelektronik GmbH 17-10-21_(6) California Prop65 Ni surface_DoC_z_b.pdf
Descargar Información: Declaración de conformidad Murrelektronik GmbH 13-11-20_(2) RoHS REACh exception 7cI_DoC_z_c.pdf
Descargar Información: EU Declaración de conformidad 56446_5056-04.16_ce_z_b.pdf
Descargar Información: MTTF reporte 56446_SN29500(40°C)-BerechnungV1.4_mttf_p_b.pdf
