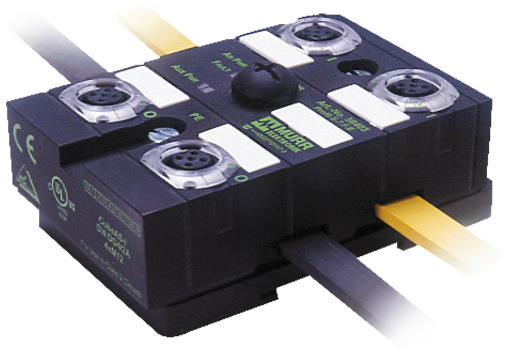

MASI67 I/O MODULE
El producto puede ser diferente a la imagen

MASI67 I/O MODULE

4 digital inputs, 4 digital outputs
Artículo: 56404
Peso: 0.24 kg
En producción
 Comparador de producto
Precio tarifa por artículo:
E/S digitales
DI4 - 1.6 A DO4 - 2 A - 4× M12
Asignación doble de hembras M12, PIN 2 + 4
Alimentación externa del sensor 24 V DC
Los cables de conexión se encuentran en la tienda online bajo "Tecnología de conexión".
Carcasa compacta.
Datos técnicos
Tensión de bus (AS-Interface) 26.5...31.6 V DC
Perfil (código IO/ID/ID2) S-7.F.E
Direccionado vía hembra de direccionado empotrada o máster
Rango de direccionado 1...31
Doble ocupación de la hembra M12
Corriente total max. 50 mA
Características generales
Modo de montaje Montaje en guía DIN (EN 60715), o atornillable
Rango de temperatura -20...+60 ºC (temp. de almacenamiento -20...+70 ºC)
Protección IP67
Tipo de conexión Cable As-i (negro)
Dimensiones alto × ancho × fondo 94×60×39 mm
Salida
Alimentación de actuador UA 24 V DC externo (18...30.2 V DC) EN 61131-2
Corriente total max. 8 A
Corriente por salida max. 2 A (protegido contra cortocircuitos y sobrecargas)
Entrada
Alimentación de sensor US max. 1.6 A externa (protegido contra cortocircuitos y sobrecargas)
Tipo para sensores de 3 cables o interruptores mecánicos, PNP
Normativas
Normativas ASI
Normativas cURus
Diagnóstico
Estado de la comunicación vía LED
Diagnóstico vía LED por módulo
Monitorización - sin voltaje
Datos comerciales
EAN 4048879049078
eClass 27242604
Número de tarifa arancelaria 85176200
País de origen DE
Unidad de embalaje 1.000
Cable de datosMostrar todo
Cable sensor-actuadorMostrar todo

Datos sobre el artículo:
  • Descargar Hoja Técnica
  • Descargar Certificado: ASI  56404_PZ17-52601_ASI_Z_E.PDF
  • Descargar Documentación: Guía de instalación 56404_INA_6_10.PDF
  • Descargar Documentación: Manual 56411_HDB_X_15.ZIP
  • Descargar Ficheros de construcción: DXF 56400_DXF_X_A.ZIP
  • Descargar Ficheros de construcción: P8 56404_P8_2_50.ZIP
  • Descargar Ficheros de construcción: P8 55033_P8_2_50.ZIP
  • Descargar Ficheros de construcción: STP 56400_STP_X_A.ZIP
  • Descargar Información: EU Declaración de conformidad 56404_5028-04.16_CE_Z_C.PDF
  • Descargar Información: MTTF reporte 56404_SN29500(40°C)-BERECHNUNGV1.4_MTTF_P_A.PDF
