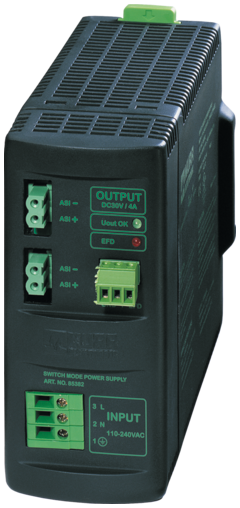

MCS-A ASI POWER SUPPLY 1-PHASE,

IN: 95-265VAC OUT: 30,5V/4ADC

Artículo:	85382
Peso:	0.62 kg
País de origen:	CZ

Consulte fecha de disponibilidad

Find similar Product

Contacte

Producto recomendado

Comparador de producto

Descargar a la cesta Descargar al Easy-Import-Export

Descripción

INPUT: 95...265 V AC
Corriente: 4 A
para EFD (detección de fallo a tierra)
Monofásica, conmutada en primario
Protección IP20
Puenteo de red por corte eléctrico mín.
min. 14 ms (110 V AC); min. 80 ms (230 V AC)
El equipo cumple las especificaciones AS-Interface para componentes de fuentes de alimentación (PELV)

Datos técnicos

Datos eléctricos | Alimentación

Frecuencia de red	50 ... 60 Hz

Datos eléctricos | Entrada

Características fusible previo	Soporte
Tensión de entrada CA mín.	95 V
Tensión de entrada CA máx.	265 V
Corriente de entrada CA	2,1 A
Inrush current max.	35 A @ 230 V
Fusible previo externo por fase máx.	10 A
Grado de eficiencia	83 % @ 110 V AC, 85 % @ 230 V AC

Datos eléctricos | Salida

Conmutación de salida	Filtro según especificaciones AS-I
Tensión de salida CC	30,5 V
Tensión de salida CC mín.	29,89 V
Tensión de salida CC máx.	31,11 V
Tensión de salida ajustable	no
Output current max.	4 A
Ondulación residual efectiva máx.	20 mV
Potencia de conmutación CC máx.	122 W

Protección de equipos | Sistema eléctrico

Grado de protección (EN IEC 60529)	IP20
Protección contra sobrecarga salida	sí
Protección contra cortocircuito salida	sí

Datos mecánicos | Datos de montaje

Modo de montaje	geschnappt
Suitable for mounting type	Riel de montaje TH35, (EN 60715)
Altura	115 mm
Anchura	62 mm
Profundidad	163 mm

Características del entorno | Condiciones climáticas

Temperatura de servicio mín.	-10 °C
Temperatura de servicio máx.	55 °C
Reducción de potencia a partir de	40 °C
Temperatura de almacenamiento mín.	-25 °C
Temperatura de almacenamiento máx.	85 °C

Estándar de producto	IEC 61010-2-201
CEM	EN 55022 B
Low Voltage Directive	EN 61204-3

Datos de conexión

Tipo de conexión 1

Tipo de conexión	Terminales de resorte FK
Family construction form	Borne
Gender	female
Color de soportes de contacto	verde
Nº de polos	2
PIN 1	+
PIN 2	-

Tipo de conexión 2

Tipo de conexión	Terminales de resorte FK
Family construction form	Borne
Gender	female
Color de soportes de contacto	verde
Nº de polos	3
PIN 1	PE
PIN 2	N
PIN 3	L

Tipo de conexión 3

Tipo de conexión	Terminales de resorte FK
Family construction form	Borne
Gender	female
Color de soportes de contacto	verde
Nº de polos	3
PIN 1	0 V
PIN 2	+
PIN 3	EFD

Datos comerciales

ECLASS-6.0	27049002
ECLASS-6.1	27049002
ECLASS-7.0	27049002
ECLASS-8.0	27049002
ECLASS-9.0	27040701
ECLASS-10.1	27040701
ECLASS-11.1	27040701
ECLASS-12.0	27040701
ETIM-5.0	EC002540
GTIN	4048879079891
Número de tarifa arancelaria	85044083
Unidad de embalaje	1
