IMPACT67 PN DI16 M12L 4P galvanic separation

PROFINET, compact module
Artículo: 55153
Peso: 0.486 kg
País de origen:  DE
Sin stock - Consulte fecha de disponibilidad
 Comparador de producto
Precio tarifa por artículo:

Descripción

Entradas digitales

DI16 (IRT)
Ethernet 10/100 Mbit/s; M12, Codificado D
M12, 5 polos, codificado A
FSU (Fast-Start-Up)
Separación galvánica
Los cables de conexión se encuentran en la tienda online bajo "Tecnología de conexión".
Carcasa compacta.
Certificate
Certificate
Certificate
Tecnologías de bus

Características generales
Modo de montaje Fijación de tornillo de 2 agujeros
Rango de temperatura -25...+55 °C (temp. de almacenamiento -40...+70 °C)
Protección IP67

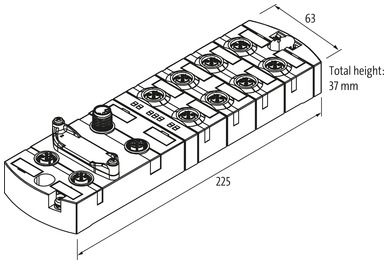

Dimensiones alto × ancho × fondo 37×63×225 mm
Entrada
Alimentación de sensor US 24 V DC (EN 61131-2), max. 200 mA (M12 hembra) protegido contra cortocircuitos y sobrecargas
Tipo para sensores de 3 cables o interruptores mecánicos, PNP
Parametrización
PIN 4 Input
PIN 2 Input
Conexiones
Bus de campo Ethernet 10/100 Mbit/s; M12, Codificado D
Puertos de E/S M12, 5 polos, codificado A
PROFINET
Specification V2.3, Conformance Class C (IRT)
Direccionado DCP
FSU (Fast-Start-Up) max. 500 ms
PROFINET Netload Class III
Shared Device si, para 2 controles
Product article number of manufacturer 55153
Diagnóstico
Estado de la comunicación vía LED
Diagnóstico vía LED por módulo y canal
Diagnóstico vía BUS por módulo y canal
Aviso de actuador por canal via LED y BUS
Monitorización - bajo tensión
Monitorización - sin voltaje
Rotura de cable por puerto

ECLASS-6.1 27242604
ECLASS-7.0 27242604
ECLASS-8.0 27242604
ECLASS-9.0 27242604
ECLASS-10.1 27242604
ECLASS-11.1 27242604
ECLASS-12.0 27242604
EAN 4048879852234
Número de tarifa arancelaria 85389099
Unidad de embalaje 1


Datos sobre el artículo:
  • Descargar Hoja Técnica
  • Descargar Aprobación: UL Listed CA 55153_E201820-NRAQ7_ulc_z_a.pdf
  • Descargar Aprobación: UL Listed US 55153_E201820-NRAQ_ul_z_a.pdf
  • Descargar Certificado: PROFIenergy 55153_Z40297-11.07.2022-v2.35-PROFIernergy_pbe_z_b.pdf
  • Descargar Certificado: ProfiNet  55153_Z13010-Z40297-11.07.2022-v2.33_pn_z_a.pdf
  • Descargar Descripción del aparato: GSDML 55130_Impact67_KF0_x_16.zip
  • Descargar Documentación: Datos del producto 55153_pd_x_10.zip
  • Descargar Documentación: Guía de instalación 55153_ina_x_12.zip
  • Descargar Documentación: Guía de instalación 20559091_ina_x_10.zip
  • Descargar Documentación: Manual 54530_hdb_x_12.zip
  • Descargar Ficheros de construcción: DXF 55150_dxf_x_a.zip
  • Descargar Ficheros de construcción: P8 55153_p8_2_10.zip
  • Descargar Ficheros de construcción: STP 55150_stp_x_c.zip
  • Descargar Información: Declaración de conformidad Murrelektronik GmbH 07-11-20_(10) RoHS REACh exception 6c 7a 7cI_DoC_z_a.pdf
  • Descargar Información: Declaración de conformidad Murrelektronik GmbH 17-12-20_(3) China RoHS 2 25EEP_DoC_z_b.pdf
  • Descargar Información: Declaración de conformidad Murrelektronik GmbH 20-10_21_(1) California Prop65 No Warning_DoC_z_b.pdf
  • Descargar Información: Declaración de conformidad UKCA 55153_05-10.21_uk_z_a.pdf
  • Descargar Información: EU Declaración de conformidad 55153_05-10.21_ce_z_a.pdf
  • Descargar Información: MTTF reporte 55153_SN29500(40°C)-Berechnung_mttf_p_a.pdf
  • Descargar Software: Firmwareupdatetool 10500955_AutoUpdateX_TB3_x_31.zip
