IMPACT20 PROFINET IO, DIGITAL OUTPUT MODULE

16 digital outputs

Artículo:	56922
Peso:	0.19 kg
País de origen:	CZ

Disponible para envío inmediato.

Find similar Product

Contacte

Producto recomendado

Comparador de producto

Descargar a la cesta Descargar al Easy-Import-Export

Descripción

Salidas digitales
DO16 - 0.5 A
Los cables de conexión se encuentran en la tienda online bajo "Tecnología de conexión".
Carcasa compacta.

Conectar producto

Cable de datosMostrar todo

Datos técnicos

Datos eléctricos | Alimentación

Tensión de servicio CC	24 V
Corriente total máx.	8 A
Corriente total UA máx.	12 A

Datos eléctricos | Salida

A prueba de sobrecargas	sí
Resistente a cortocircuitos	sí
Corriente de salida por pin máx.	0,5 A

Comunicación industrial | Profinet

Direccionamiento PROFINET	DCP

Diagnósticos

Diagnóstico	Sin tensión, Under voltage
Diagnóstico vía BUS	por módulo y canal
Diagnóstico vía LED	por módulo y canal
Diagnóstico de cortocircuito	sí
Indicador LED	Conexión Ethernet/transmisión de datos
Diagnóstico de sobrecarga	sí

Datos técnicos | Instalación

Sección transversal de la conexión máx.	2,5 mm²

Protección de equipos | Sistema eléctrico

Grado de protección (EN IEC 60529)	IP20

Datos mecánicos | Datos de montaje

Modo de montaje	geschnappt
Suitable for mounting type	Carril de montaje, (EN 60715)

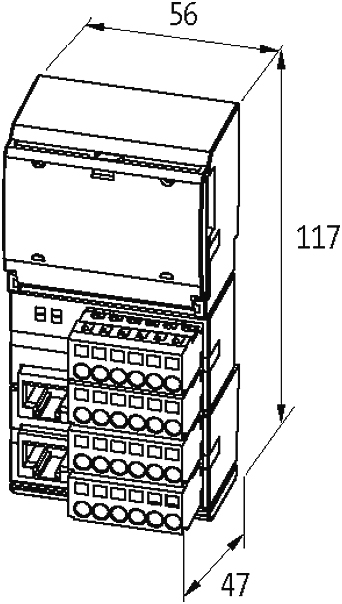

Altura	117 mm
Anchura	56 mm
Profundidad	47 mm

Características del entorno | Condiciones climáticas

Temperatura de servicio mín.	0 °C
Temperatura de servicio máx.	55 °C
Temperatura de almacenamiento mín.	-20 °C
Temperatura de almacenamiento máx.	70 °C

Conformidades, certificaciones, certificados

Estándar de producto	EN 61131-2

Datos de conexión

Connection types

Tipo de conexión 1	X0
Tipo de conexión 2	X1
Tipo de conexión 3	X2
Tipo de conexión 4	X3

Tipo de conexión 1

Tipo de conexión	Terminales de resorte FK
Family construction form	Borne
Gender	female
Color de soportes de contacto	incoloro
Nº de polos	6
PIN 1	CH 00
PIN 2	CH 01
PIN 3	CH 02
PIN 4	CH 03
PIN 5	UI
PIN 6	0 V

Tipo de conexión 2

Tipo de conexión	Terminales de resorte FK
Family construction form	Borne
Gender	female
Color de soportes de contacto	incoloro
Nº de polos	6
PIN 1	CH 10
PIN 2	CH 11
PIN 3	CH 12
PIN 4	CH 13
PIN 5	UA
PIN 6	0 V

Tipo de conexión 3

Tipo de conexión	Terminales de resorte FK
Family construction form	Borne
Gender	female
Color de soportes de contacto	incoloro
Nº de polos	6
PIN 1	CH 20
PIN 2	CH 21
PIN 3	CH 22
PIN 4	CH 23
PIN 5	n.c.
PIN 6	0 V

Tipo de conexión 4

Tipo de conexión	Terminales de resorte FK
Family construction form	Borne
Gender	female
Color de soportes de contacto	incoloro
Nº de polos	6
PIN 1	CH 30
PIN 2	CH 31
PIN 3	CH 32
PIN 4	CH 33
PIN 5	FE
PIN 6	FE

Tipo de conexión 5

Family construction form	RJ45
Gender	female
Color de soportes de contacto	negro
Nº de polos	8
PIN 1	TX +
PIN 2	TX -
PIN 3	RX +
PIN 4	n.c.
PIN 5	n.c.
PIN 6	RX -
PIN 7	n.c.
PIN 8	n.c.

Datos comerciales

ECLASS-6.0	27242604
ECLASS-6.1	27242604
ECLASS-7.0	27242604
ECLASS-8.0	27242604
ECLASS-9.0	27242604
ECLASS-10.1	27242604
ECLASS-11.1	27242604
ECLASS-12.0	27242604
ETIM-5.0	EC001599
GTIN	4048879047937
Número de tarifa arancelaria	85389099
Unidad de embalaje	1

Descargas

Datos sobre el artículo:

PDF del producto
Aprobación: UL Listed CA 56922_E201820_NRAQ7_ulc_z_a.pdf (A)
Aprobación: UL Listed US 56922_E201820-NRAQ_ul_z_b.pdf (B)
Descripción del aparato: GSDML 56920_IMPACT20_x_10.zip (10)
Documentación: Guía de instalación 56922_ina_6_11.pdf (11)
Documentación: Guía de instalación 56921_ina_6_11.pdf (11)
Documentación: Manual 56936_hdb_x_11.zip (11)
Ficheros de construcción: DXF 56922_dxf_x_a.zip (A)
Ficheros de construcción: P8 56922_p8_2_50.zip (50)
Ficheros de construcción: P8 56920_p8_2_50.zip (50)
Ficheros de construcción: STP 56922_stp_x_a.zip (A)
Información: Declaración de conformidad Murrelektronik GmbH 13-11-20_(2) RoHS REACh exception 7cI_DoC_z_c.pdf (02)
Información: Declaración de conformidad Murrelektronik GmbH 05-02-23_(2) China RoHS 2 20EEP_DoC_z_a.pdf (01)
Información: Declaración de conformidad Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf (01)
Información: Declaración de conformidad UKCA 56922_1016-04.22_uk_z_a.pdf (A)
Información: EU Declaración de conformidad 56922_1016-04.16_ce_z_b.pdf (B)
Información: MTTF reporte 56922_SN29500 (40°C)-BerechnungV1.4_mttf_p_a.pdf (A)
