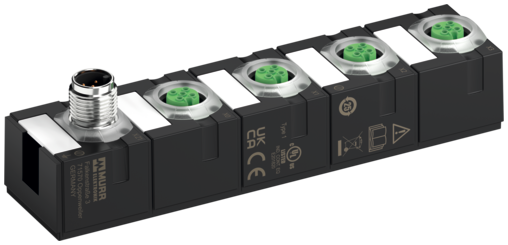

MVP12-P3 AI-RTD4 4xM12A IOLA12 E0 59841
El producto puede ser diferente a la imagen

MVP12-P3 AI-RTD4 4xM12A IOLA12 E0

IO-Link Class A Hub

Artículo: 59841
Peso: 0.15 kg
País de origen:  DE
Disponible para envío inmediato.
Find similar Product
Contacte
 Producto recomendado
Comparador de producto
Precio tarifa por artículo:
Descargar a la cesta Descargar al Easy-Import-Export

Descripción

Hub IO-Link en carcasa de plástico de 30 mm
4 analog inputs (RTD)
1 × M12 IO-Link Class A
4 × M12 I/O
Rango de parámetros ampliado
Los cables de conexión se encuentran en la tienda online bajo "Tecnología de conexión".
Certificate
Certificate
Certificate

Datos eléctricos | Alimentación
Tensión de servicio US CC 24 V
Tensión de servicio US CC mín. 18 V
Tensión de servicio US CC máx. 30 V
Consumo de corriente máx. 50 mA
Datos eléctricos | Entrada
Tiempo de conversión con filtro de interferencias DESC.: 12 ms, 50 Hz: 50 ms, 60 Hz: 120 ms
Comunicación industrial | IO-Link
Longitud de datos de proceso IO-Link salida 5 Bytes
Longitud de datos de proceso IO-Link entrada 10 Bytes
ID revisión IO-Link V1.1.2
Compatibilidad de revisión IO-Link V1.1.3
Tipo IO-Link Device
Tiempo de ciclo IO-Link mín. 1,6 ms
IO-Link transmission rate COM3 (230.4 kbit/s)
Port Class A
Diagnósticos
Diagnóstico vía LED por módulo y canal
Acontecimientos IO-Link Sin tensión, Subtensión alimentación
Indicador LED Conexión Ethernet/transmisión de datos
LED de indicación de estado verde
Protección de equipos | Sistema eléctrico
Altitud de montaje máx. 3000 m
Grado de protección (EN IEC 60529) IP68
Protección contra reversión de polarización sí
Datos mecánicos | Datos de montaje
Suitable for mounting type Fijación de tornillo de 2 agujeros
Altura 126 mm
Anchura 30 mm
Profundidad 34,5 mm
Características del entorno | Condiciones climáticas
Temperatura de servicio mín. -25 °C
Temperatura de servicio máx. 70 °C
Temperatura de almacenamiento mín. -40 °C
Temperatura de almacenamiento máx. 85 °C

Connection types
Tipo de conexión 1 X0-X3
Tipo de conexión 2 X0-X3
Tipo de conexión 3 XZ1
Tipo de conexión 4 XZ1
Tipo de conexión 1
Family construction form M12
Gender female
Color de soportes de contacto verde
Codificación A
Nº de polos 5
PIN 1 CH +
PIN 2 CH S +
PIN 3 CH -
PIN 4 CH S -
PIN 5 n.c.
Tipo de conexión 2
Family construction form M12
Gender female
Color de soportes de contacto negro
Codificación A
Nº de polos 5
PIN 1 CH +
PIN 2 CH S +
PIN 3 CH -
PIN 4 CH S -
PIN 5 n.c.
Tipo de conexión 3
Family construction form M12
Gender male
Codificación A
Nº de polos 5
PIN 1 24 V DC US (L +)
PIN 2 n.c.
PIN 3 0 V US (L -)
PIN 4 C / Q / IO-Link
PIN 5 n.c.
Tipo de conexión 4
Family construction form M12
Gender male
Codificación A
Nº de polos 5
PIN 1 24 V DC (US) (L +)
PIN 2 n.c.
PIN 3 0 V (US) (L -)
PIN 4 C / Q / IO-Link
PIN 5 n.c.

GTIN 4065909027851
Número de tarifa arancelaria 85389099
Unidad de embalaje 1


Datos sobre el artículo:
  • PDF del producto
  • Aprobación: UL Listed CA 59841_E201820-NRAQ7_ulc_z_a.pdf (A)
  • Aprobación: UL Listed US 59841_E201820-NRAQ_ul_z_a.pdf (A)
  • Certificado: IO-Link 59841_V1-1_iol_z_a.pdf (A)
  • Descripción del aparato: IODD 59841_KF7_e_13.zip (13)
  • Documentación: Datos del producto 59841_pd_x_10.zip (10)
  • Documentación: Guía de instalación 59840_ina_x_11.zip (11)
  • Documentación: Manual 59840_hdb_x_10.zip (10)
  • Ficheros de construcción: DXF 59841_dxf_x_a.dxf (A)
  • Ficheros de construcción: P8 59841_p8_2_10.zip (10)
  • Ficheros de construcción: STP 59841_stp_x_a.zip (A)
  • Información: Declaración de conformidad Murrelektronik GmbH 07-11-20_(10) RoHS REACh exception 6c 7a 7cI_DoC_z_a.pdf (02)
  • Información: Declaración de conformidad Murrelektronik GmbH 06-02-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf (01)
  • Información: Declaración de conformidad Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf (01)
  • Información: Declaración de conformidad UKCA 59841_06-01.23_uk_z_a.pdf (A)
  • Información: EU Declaración de conformidad 59841_06-01.23_ce_z_a.pdf (A)
  • Información: MTTF reporte 59841_SN29500(40°C)-Berechnung_mttf_p_d.pdf (D)
