Cube67 Valve-Interface, I/O Extension Module
DO16, MAC Valves, D-Sub HD44F 44 pol.,
Artículo: | 56653 |
Peso: | 0.185 kg |
País de origen: | CZ |
Consulte fecha de disponibilidad
Descripción

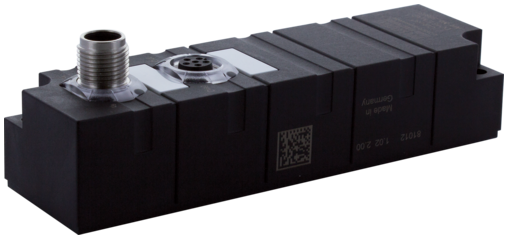

Módulo de extensión
Cube67 DO16 E - Valve
Enchufe multipolos (0.5 A)
MAC - SUB-D44
Los cables de conexión se encuentran en la tienda online bajo "Tecnología de conexión".
Carcasa compacta.
Cube67 DO16 E - Valve
Enchufe multipolos (0.5 A)
MAC - SUB-D44
Los cables de conexión se encuentran en la tienda online bajo "Tecnología de conexión".
Carcasa compacta.
Conectar producto
Cable de sistemaMostrar todo
Datos técnicos
Datos eléctricos | Alimentación
Norm operating voltage | EN 61131-2 |
---|---|
Tensión de servicio UA CC | 24 V |
Consumo de corriente máx. | 50 mA |
Corriente total UA máx. | 4 A |
Corriente total US máx. | 4 A |
Datos eléctricos | Salida
A prueba de sobrecargas | sí |
---|---|
Resistente a cortocircuitos | sí |
Corriente de salida por pin máx. | 0,5 A |
Diagnósticos
Aviso de actuador | por canal via bus |
---|---|
Diagnóstico | Sin tensión, Under voltage |
Diagnóstico vía BUS | por módulo y canal |
Diagnóstico vía LED | por módulo |
Diagnóstico de cortocircuito | sí |
Indicador LED | Conexión Ethernet/transmisión de datos |
Diagnóstico de sobrecarga | sí |
Protección de equipos | Sistema eléctrico
Grado de protección (EN IEC 60529) | IP67 |
---|
Datos mecánicos | Datos de montaje
Suitable for mounting type | Fijación de tornillo de 2 agujeros |
---|---|
Altura | 124 mm |
Anchura | 36 mm |
Profundidad | 39,5 mm |
Características del entorno | Condiciones climáticas
Temperatura de servicio mín. | 0 °C |
---|---|
Temperatura de servicio máx. | 55 °C |
Temperatura de almacenamiento mín. | -20 °C |
Temperatura de almacenamiento máx. | 70 °C |
Datos de conexión
Connection types
Tipo de conexión 1 | Bus In |
---|---|
Tipo de conexión 2 | Bus Out |
Tipo de conexión 3 | Data |
Tipo de conexión 1
Family construction form | M12 |
---|---|
Gender | male |
Color de soportes de contacto | negro |
Codificación | A |
Nº de polos | 6 |
PIN 1 | 24 V DC (UA) |
PIN 2 | 24 V DC (US) |
PIN 3 | 0 V |
PIN 4 | Bus internal |
PIN 5 | Bus internal |
PIN 6 | 0 V |
Tipo de conexión 2
Family construction form | M12 |
---|---|
Gender | female |
Color de soportes de contacto | negro |
Codificación | A |
Nº de polos | 6 |
PIN 1 | 24 V DC (UA) |
PIN 2 | 24 V DC (US) |
PIN 3 | 0 V |
PIN 4 | Bus internal |
PIN 5 | Bus internal |
PIN 6 | 0 V |
Tipo de conexión 3
Family construction form | D-Sub |
---|---|
Gender | female |
Nº de polos | 44 |
PIN 1 | Out 0 |
PIN 2 | Out 1 |
PIN 3 | Out 2 |
PIN 4 | Out 3 |
PIN 5 | Out 4 |
PIN 6 | Out 5 |
PIN 7 | Out 6 |
PIN 8 | Out 7 |
PIN 9 | Out 8 |
PIN 10 | Out 9 |
PIN 11 | Out 10 |
PIN 12 | Out 11 |
PIN 13 | Out 12 |
PIN 14 | Out 13 |
PIN 15 | Out 14 |
PIN 16 | Out 15 |
PIN 33 | Sens |
PIN 34 | 0 V |
PIN 35 | 0 V |
PIN 36 | 0 V |
PIN 37 | 0 V |
PIN 38 | 0 V |
PIN 39 | 0 V |
PIN 40 | 0 V |
PIN 41 | 0 V |
PIN 42 | 0 V |
PIN 43 | FE |
PIN 44 | FE |
Datos comerciales
ECLASS-6.0 | 27242604 |
---|---|
ECLASS-6.1 | 27242604 |
ECLASS-7.0 | 27242604 |
ECLASS-8.0 | 27242604 |
ECLASS-9.0 | 27242604 |
ECLASS-10.1 | 27242604 |
ECLASS-11.1 | 27242604 |
ECLASS-12.0 | 27242604 |
ETIM-5.0 | EC001599 |
GTIN | 4048879048392 |
Número de tarifa arancelaria | 85389099 |
Unidad de embalaje | 1 |
