Cube67 I/O Cable-Module, I/O Extension Module

DIO8, M12 , M12 8 pol., 0,5m

Artículo:	5666201
Peso:	0.22 kg
País de origen:	CZ

Disponible para envío inmediato.

Find similar Product

Contacte

Producto recomendado

Comparador de producto

Descargar a la cesta Descargar al Easy-Import-Export

Descripción

Módulo de extensión
DIO8 - 60 mA (E) 0.5 m (M12)
8 polos
Entradas/salidas digitales (multifuncional)
Los cables de conexión se encuentran en la tienda online bajo "Tecnología de conexión".
Carcasa compacta.

Conectar producto

Cable de sistemaMostrar todo

Datos técnicos

Datos eléctricos | Alimentación

Norm operating voltage	EN 61131-2
Tensión de servicio US CC	24 V
Tensión de servicio UA CC	24 V
Consumo de corriente máx.	50 mA
Corriente total UA máx.	4 A
Corriente total US máx.	4 A

Datos eléctricos | Entrada

Type input	PNP, for 3-wire sensors or mechanical switches
Filtro de tiempo de entrada	1 ms
Intensidad de corriente máx.	0,5 A

Datos eléctricos | Salida

A prueba de sobrecargas	sí
Resistente a cortocircuitos	sí
Corriente de conmutación máx.	60 mA

Datos técnicos | Comunicación industrial

Parametrizabilidad canales I/O	Diagnoseeingang, Entrada, Salida

Diagnósticos

Aviso de actuador	por canal via bus
Diagnóstico	Sin tensión, Under voltage
Diagnóstico vía BUS	por módulo y canal
Diagnóstico vía LED	por módulo
Diagnóstico de cortocircuito	sí
Indicador LED	Conexión Ethernet/transmisión de datos
Diagnóstico de sobrecarga	sí

Protección de equipos | Sistema eléctrico

Grado de protección (EN IEC 60529)	IP67

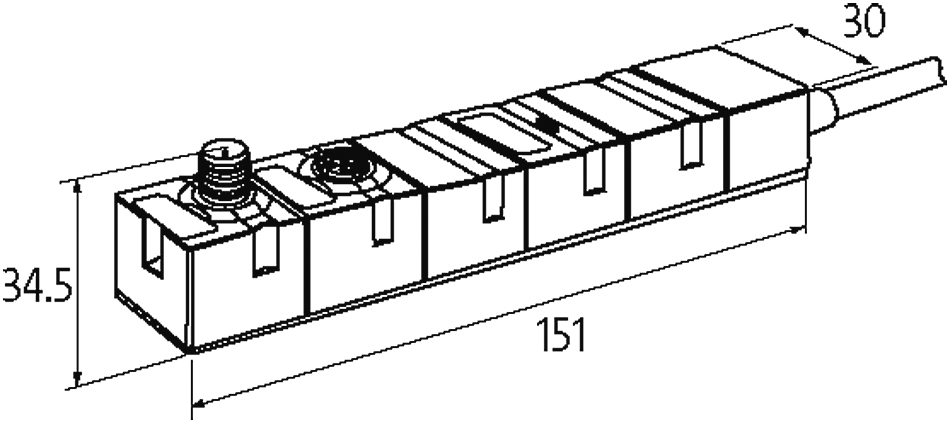

Datos mecánicos | Datos de montaje

Suitable for mounting type	Fijación de tornillo de 2 agujeros
Altura	150 mm
Anchura	30 mm
Profundidad	34,5 mm

Características del entorno | Condiciones climáticas

Temperatura de servicio mín.	0 °C
Temperatura de servicio máx.	55 °C
Temperatura de almacenamiento mín.	-20 °C
Temperatura de almacenamiento máx.	75 °C

Datos de conexión

Connection types

Tipo de conexión 1	Bus In
Tipo de conexión 2	Bus In
Tipo de conexión 3	Bus Out

Tipo de conexión 1

Family construction form	M12
Gender	male
Color de soportes de contacto	negro
Codificación	A
Nº de polos	6
PIN 1	24 V DC (UA)
PIN 2	24 V DC (US)
PIN 3	0 V
PIN 4	Bus internal
PIN 5	Bus internal
PIN 6	0 V

Tipo de conexión 2

Family construction form	M12
Gender	male
Color de soportes de contacto	negro
Codificación	A
Nº de polos	8
PIN 1	In / Out 1
PIN 2	In / Out 2
PIN 3	In / Out 3
PIN 4	In / Out 4
PIN 5	In / Out 5
PIN 6	In / Out 6
PIN 7	In / Out 7
PIN 8	In / Out 8

Tipo de conexión 3

Family construction form	M12
Gender	female
Color de soportes de contacto	negro
Codificación	A
Nº de polos	6
PIN 1	24 V DC (UA)
PIN 2	24 V DC (US)
PIN 3	0 V
PIN 4	Bus internal
PIN 5	Bus internal
PIN 6	0 V

Datos comerciales

ECLASS-6.0	27242604
ECLASS-6.1	27242604
ECLASS-7.0	27242604
ECLASS-8.0	27242604
ECLASS-9.0	27242604
ECLASS-10.1	27242604
ECLASS-11.1	27242604
ECLASS-12.0	27242604
ETIM-5.0	EC001599
GTIN	4048879330343
Número de tarifa arancelaria	85444290
Unidad de embalaje	1
