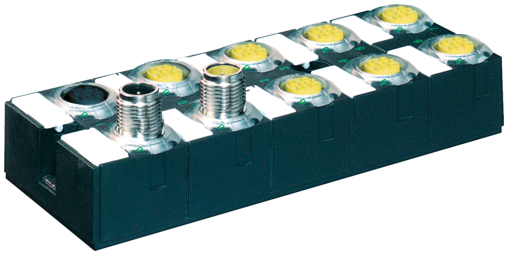

CUBE67 I/O EXTENSION MODULE K3

12 digital, passive safety outputs

Artículo:	56605
Peso:	0.24 kg
País de origen:	CZ

Sin stock - Consulte fecha de disponibilidad

Find similar Product

Contacte

Producto recomendado

Comparador de producto

Descargar a la cesta

Descargar al Easy-Import-Export

Descripción

Módulo de extensión - Seguridad
DO6 DO6 (E) - 6× M12 (K3)
Los cables de conexión se encuentran en la tienda online bajo "Tecnología de conexión".
Carcasa compacta.

Datos técnicos

Salida

Alimentación de actuador UA	24 V DC (EN 61131-2), 2 circuitos, (max. 2× 4 A)
Corriente por salida	max. 1.6 A (protegido contra cortocircuitos y sobrecarga)

Características generales

Modo de montaje	Fijación de tornillo de 2 agujeros
Rango de temperatura	0...+55 °C (temp. de almacenamiento -20...+75 °C)
Protección	IP67
Dimensiones alto × ancho × fondo	126×50×34.5 mm

Diagnóstico

Estado de la comunicación	vía LED
Diagnóstico vía BUS	por módulo y canal
Diagnóstico vía LED	por módulo y canal
Aviso de actuador	por canal via LED y BUS
Monitorización - bajo tensión	sí
Monitorización - sin voltaje	sí
Cortocircuito y sobrecarga	sí

Comunicación interna

Indicador LED	US: alimentación de sensor y alimentación interna de tensión (verde: OK); UA: alimentación de actuador (verde: OK)
Toma de corriente	max. 50 mA

Conexiones

Bus de campo	vía conexión interna de sistema
Sensor-sistema/actuador de alimentación	vía conexión interna de sistema (max. 1× 4 A) / actuadores cable de conexión externo (max. 4× 2 A)
Puertos de E/S	M12 (hembra) 5 polos, codificado A

Datos comerciales

ECLASS-6.0	27242604
ECLASS-6.1	27242604
ECLASS-7.0	27242604
ECLASS-8.0	27242604
ECLASS-9.0	27242604
ECLASS-10.1	27242604
ECLASS-11.1	27242604
ECLASS-12.0	27242604
ETIM-5.0	EC001599
EAN	4048879048569
Número de tarifa arancelaria	85389099
Unidad de embalaje	1

Descargas

Datos sobre el artículo:

Descargar PDF del producto
Descargar Aprobación: UL Listed CA 56605_E201820_NRAQ7_ulc_z_a.pdf
Descargar Aprobación: UL Listed US 56605_E201820-NRAQ_ul_z_b.pdf
Descargar Documentación: Guía de instalación 56605_ina_6_27.pdf
Descargar Documentación: Manual 56971_hdb_x_37.zip
Descargar Documentación: Manual 56970_hdb_x_25.zip
Descargar Documentación: Manual 56972_hdb_x_25.zip
Descargar Documentación: Manual 56975_hdb_x_13.zip
Descargar Ficheros de construcción: DXF 56605_dxf_x_a.zip
Descargar Ficheros de construcción: P8 56605_p8_2_50.zip
Descargar Ficheros de construcción: STP 56605_stp_x_a.zip
Descargar Información: Declaración de conformidad Murrelektronik GmbH 13-11-20_(2) RoHS REACh exception 7cI_DoC_z_c.pdf
Descargar Información: Declaración de conformidad Murrelektronik GmbH 17-10-21_(6) California Prop65 Ni surface_DoC_z_b.pdf
Descargar Información: Declaración de conformidad Murrelektronik GmbH 05-02-23_(2) China RoHS 2 20EEP_DoC_z_a.pdf
Descargar Información: Declaración de conformidad UKCA 56605_968-04.16_uk_z_a.pdf
Descargar Información: EU Declaración de conformidad 56605_968-04.16_ce_z_e.pdf
Descargar Información: MTTF reporte 56605_SN29500(40°C)-BerechnungV1.4_mttf_p_b.pdf
