CUBE67+ BUS NODE

Ethernet/IP
Artículo: 56535
Peso: 0.354 kg
País de origen:  CZ
Disponible para envío inmediato.
 Comparador de producto
Precio tarifa por artículo:
Descargar al Easy-Import-Export

Descripción

Cube67+
EtherNet/IP
regulable vía Machine Options Management (MOM)
Variables para datos de entrada/salida
I/O-Mapping
I/O-Check
Los cables de conexión se encuentran en la tienda online bajo "Tecnología de conexión".
Carcasa compacta.
Certificate
Certificate
Certificate
Tecnologías de bus

Características generales
Modo de montaje Fijación de tornillo de 2 agujeros
Rango de temperatura 0...+55 °C (temp. de almacenamiento -20...+75 °C)
Protección IP67

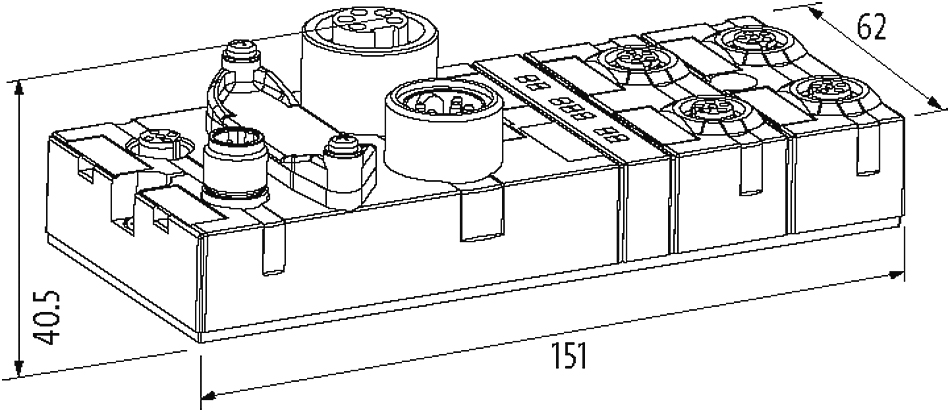

Dimensiones alto × ancho × fondo 151×62×40.5 mm
Alimentación del módulo
Voltaje de funcionamiento 24 V DC (EN 61131-2)
Toma de corriente max. 200 mA
Cube sistema
Capacidad del módulo max. 32
Machine Option Management
Nº de puertos master (IO-Link) max. 128
Capacidad de E/S max. 504 Byte (Input), max. 500 Byte (Output)
Diagnóstico
Estado de la comunicación vía LED y BUS
Diagnóstico vía BUS por módulo y canal
Diagnóstico vía LED por módulo y canal
Monitorización - bajo tensión
Monitorización - sin voltaje
Cortocircuito y sobrecarga
EtherNet/IP
Direccionado DHCP, BOOTP o dirección IP por interruptor giratorio
Conexiones
Bus de campo Ethernet 10/100 Mbit/s; M12, Codificado D
Sensor-sistema/actuador de alimentación 7/8", 5 polos, 2× max. 8 A
Unión interna de sistema 4× M12 (hembra) codificado A, 6 polos, 2× max. 4 A

ECLASS-6.0 27242608
ECLASS-6.1 27242608
ECLASS-7.0 27242608
ECLASS-8.0 27242608
ECLASS-9.0 27242608
ECLASS-10.1 27242608
ECLASS-11.1 27242608
ECLASS-12.0 27242608
ETIM-5.0 EC001604
EAN 4048879635219
Número de tarifa arancelaria 85389099
Unidad de embalaje 1


Datos sobre el artículo:
  • Descargar PDF del producto
  • Descargar Aprobación: UL Listed CA 56535_E201820_NRAQ7_ulc_z_a.pdf
  • Descargar Aprobación: UL Listed US 56535_E201820_NRAQ_ul_z_a.pdf
  • Descargar Certificado: Ethernet IP  56535_11692.04-DOC-011018-2021-odva_eip_z_b.pdf
  • Descargar Descripción del aparato: EDS 56535_Cube67+BNEV2_kf5_x_39.zip
  • Descargar Documentación: Guía de instalación 56535_ina_x_11.zip
  • Descargar Documentación: Manual 56975_hdb_x_13.zip
  • Descargar Documentación: Manual 56971_hdb_x_37.zip
  • Descargar Documentación: Manual 56974_hdb_x_19.zip
  • Descargar Documentación: Manual 56535_hdb_x_20.zip
  • Descargar Ficheros de construcción: DXF 56535_dxf_x_a.zip
  • Descargar Ficheros de construcción: P8 56535_p8_2_50.zip
  • Descargar Ficheros de construcción: STP 56535_stp_x_a.zip
  • Descargar Información: Declaración de conformidad Murrelektronik GmbH 13-11-20_(2) RoHS REACh exception 7cI_DoC_z_c.pdf
  • Descargar Información: Declaración de conformidad Murrelektronik GmbH 05-02-23_(2) China RoHS 2 20EEP_DoC_z_a.pdf
  • Descargar Información: Declaración de conformidad Murrelektronik GmbH 17-10-21_(6) California Prop65 Ni surface_DoC_z_b.pdf
  • Descargar Información: Declaración de conformidad UKCA 56535_03-10.16_uk_z_a.pdf
  • Descargar Información: EU Declaración de conformidad 56535_03-10.16_ce_z_a.pdf
  • Descargar Información: MTTF reporte 56535_SN29500(40°C)-BerechnungV1.4_mttf_p_a.pdf
  • Descargar Software: Firmwareupdatetool 10500955_AutoUpdateX_TB3_x_31.zip
