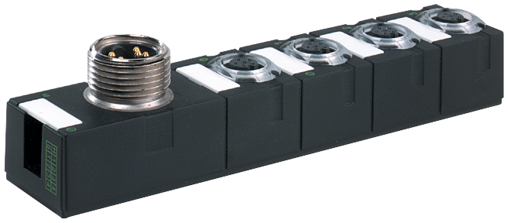

POWER DISTRIBUTOR CUBE 67

4x M12, 6-pole

Artículo:	56955
Peso:	0.15 kg
País de origen:	CZ

Disponible para envío inmediato.

Find similar Product

Contacte

Producto recomendado

Comparador de producto

Descargar a la cesta Descargar al Easy-Import-Export

Descripción

Distribuidor de potencia (4× M12)
Accesorios de sistema
Protección IP67
Los cables de conexión se encuentran en la tienda online bajo "Tecnología de conexión".
Carcasa compacta.

Datos técnicos

Datos eléctricos | Alimentación

Tensión de servicio CC	24 V

Datos eléctricos | Entrada

Corriente de entrada máx.	9 A

Datos eléctricos | Salida

Corriente de salida por puerto máx.	4 A

Diagnósticos

Diagnóstico	Sin tensión
Diagnóstico de cortocircuito	sí
Diagnóstico de sobrecarga	sí

Protección de equipos | Sistema eléctrico

Grado de protección (EN IEC 60529)	IP67

Datos mecánicos | Datos de montaje

Suitable for mounting type	Fijación de tornillo de 2 agujeros
Altura	150 mm
Anchura	30 mm
Profundidad	34,5 mm

Características del entorno | Condiciones climáticas

Temperatura de servicio mín.	0 °C
Temperatura de servicio máx.	55 °C
Temperatura de almacenamiento mín.	-20 °C
Temperatura de almacenamiento máx.	75 °C

Estándar de producto	EN 61131-2

Datos de conexión

Connection types

Tipo de conexión 1	Bus Out
Tipo de conexión 2	Power In (UA 0) (UA 1)

Tipo de conexión 1

Family construction form	M12
Gender	female
Color de soportes de contacto	negro
Codificación	A
Nº de polos	6
PIN 1	24 V DC
PIN 2	n.c.
PIN 3	0 V
PIN 4	n.c.
PIN 5	n.c.
PIN 6	0 V

Tipo de conexión 2

Family construction form	7/8"
Gender	male
Color de soportes de contacto	negro
Nº de polos	5
PIN 1	0 V
PIN 2	0 V
PIN 3	PE
PIN 4	n.c.
PIN 5	24 V DC

Datos comerciales

ECLASS-6.0	27242690
ECLASS-6.1	27242611
ECLASS-7.0	27242611
ECLASS-8.0	27242611
ECLASS-9.0	27242611
ECLASS-10.1	27242611
ECLASS-11.1	27242611
ECLASS-12.0	27242611
ETIM-5.0	EC001583
GTIN	4048879047852
Número de tarifa arancelaria	85389099
Unidad de embalaje	1

Descargas

Datos sobre el artículo:

PDF del producto
Aprobación: UL Listed CA 56955_E201820_NRAQ7_ulc_z_a.pdf (A)
Aprobación: UL Listed US 56955_E201820-NRAQ_ul_z_b.pdf (B)
Documentación: Guía de instalación 56955_ina_6_24.pdf (24)
Documentación: Manual 56971_hdb_x_37.zip (37)
Documentación: Manual 56970_hdb_x_25.zip (25)
Ficheros de construcción: DXF 56955_dxf_x_a.zip (A)
Ficheros de construcción: P8 56955_p8_2_50.zip (50)
Ficheros de construcción: STP 56955_stp_x_a.zip (A)
Información: Declaración de conformidad Murrelektronik GmbH 20-12-23_(2) RoHS REACh exception 7cI_DoC_z_a.pdf (02)
Información: Declaración de conformidad Murrelektronik GmbH 11-12-23_(2) China RoHS 2 20EEP_DoC_z_a.pdf (01)
Información: Declaración de conformidad Murrelektronik GmbH 22-12-23_(6) California Prop65 Ni surface_DoC_z_a.pdf (01)
Información: Declaración de conformidad UKCA 56955_15-11.15_uk_z_a.pdf (A)
Información: EU Declaración de conformidad 56955_15-11.15_ce_z_c.pdf (C)
Información: MTTF reporte 56955_SN29500(40°C)-BerechnungV1.4_mttf_p_a.pdf (A)
