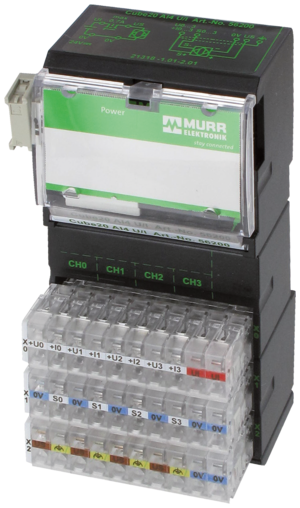

CUBE20 AO4 U/I

Artículo: 56220
Peso: 0.19 kg
País de origen:  CZ
Sin stock - Consulte fecha de disponibilidad
 Comparador de producto
Precio tarifa por artículo:
Descargar al Easy-Import-Export

Descripción

Módulo de extensión
AO4 - (E) U/I
Certificate
Certificate
Certificate

Salida
Resolución (analógica) 15 Bit + signo
Tiempo de conversión max. 1 ms (por canal)
Separación galvánica 500 V DC entre las entradas y la comunicación interna
Presición max. 0.5%
Características generales
Modo de montaje Montaje en guía DIN (EN 60715)
Rango de temperatura 0...+55 °C (temp. de almacenamiento -20...+85 °C)
Protección IP20
Dimensiones alto × ancho × fondo 117×56×47 mm
Diagnóstico
Estado de la comunicación vía LED
Diagnóstico vía BUS por módulo y canal
Diagnóstico vía LED por módulo y canal
Aviso de actuador por canal via LED y BUS
Monitorización - bajo tensión
Monitorización - sin voltaje no
Rotura de hilo, sub-/sobrelímite por canal via LED y BUS
Cortocircuito y sobrecarga
Comunicación interna
Toma de corriente max. 25 mA del sistema, max. 90 mA externo (UI); carga en reposo
Alimentación del módulo vía conexión de sistema
Salidas de tensión
Rango de entrada ±10 V DC, 0...10 V DC
Carga min. 1 kΩ, (EN 61131-2)
Salidas de corriente
Rango de entrada 0...20 mA, 4...20 mA
Carga max. 60 Ω (EN 61131-2)
Conexiones
Bus de campo Conexión de cable plano
Sensor-sistema/actuador de alimentación 4× bornes de muelle enchufables, max. 2.5 mm² (max. 12 A)
Puertos de E/S 24× bornes de muelle enchufables, max. 2.5 mm²

ECLASS-6.0 27242601
ECLASS-6.1 27242601
ECLASS-7.0 27242601
ECLASS-8.0 27242601
ECLASS-9.0 27242601
ECLASS-10.1 27242601
ECLASS-11.1 27242601
ECLASS-12.0 27242601
ETIM-5.0 EC001596
EAN 4048879049207
Número de tarifa arancelaria 85176200
Unidad de embalaje 1


Datos sobre el artículo:
  • Descargar PDF del producto
  • Descargar Aprobación: UL Listed CA 56220_E201820_NRAQ7_ulc_z_a.pdf
  • Descargar Aprobación: UL Listed US 56220_E201820-NRAQ_ul_z_b.pdf
  • Descargar Documentación: Guía de instalación 56200_ina_6_12.pdf
  • Descargar Documentación: Manual 56975_hdb_x_13.zip
  • Descargar Documentación: Manual 56030_hdb_x_13.zip
  • Descargar Ficheros de construcción: DXF 56200_dxf_x_a.zip
  • Descargar Ficheros de construcción: P8 56001_p8_2_50.zip
  • Descargar Ficheros de construcción: P8 56220_p8_2_50.zip
  • Descargar Ficheros de construcción: STP 56200_stp_x_a.zip
  • Descargar Información: Declaración de conformidad Murrelektronik GmbH 05-02-23_(2) China RoHS 2 20EEP_DoC_z_a.pdf
  • Descargar Información: Declaración de conformidad Murrelektronik GmbH 13-11-20_(2) RoHS REACh exception 7cI_DoC_z_c.pdf
  • Descargar Información: Declaración de conformidad Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf
  • Descargar Información: Declaración de conformidad UKCA 56220_05-02.19_uk_z_a.pdf
  • Descargar Información: EU Declaración de conformidad 56220_05-02.19_ce_z_d.pdf
  • Descargar Información: MTTF reporte 56220_SN29500(40°C)-Berechnung_mttf_p_a.pdf
  • Descargar Software: Driver Cube20_Beschriftung.xls
