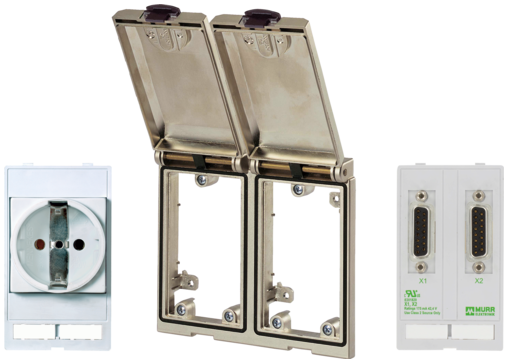

Modlink MSDD-set: Frame 4000-68123-0000000,

insert 4000-68000-0160000 + 4000-68000-0500000

Consulte fecha de disponibilidad

Contacte

Marcos

Grado de protección (EN IEC 60529)	IP65
Temperatura de servicio mín.	-10 °C
Temperatura de servicio máx.	60 °C
Temperatura de almacenamiento mín.	-25 °C
Temperatura de almacenamiento máx.	60 °C
Adecuado para el montaje con espesor de pared mín.	1 mm
Adecuado para el montaje con espesor de pared máx.	5 mm
Revestimiento carcasa	Con acabado de superficie
Matrial carcasa	Fundición inyectada de cinc fino

Alemania (VDE)

Sección transversal de la conexión máx.	2,5 mm²
Número AWG máx.	14
Tensión de servicio CA	230 V
Corriente de trabajo	16 A
Tipo de conexión	Terminales de resorte FK
Nº de polos	2 + PE
Conexiones por polo	2
Contacto de protección existente	sí

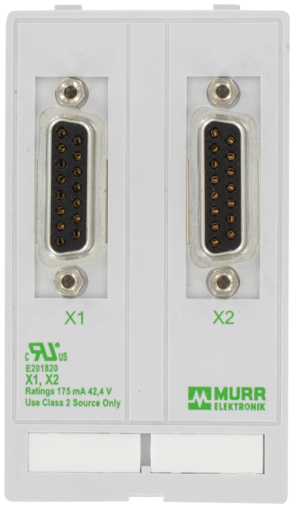

SUB-D15

Tensión de servicio CA	48 V
Tensión de servicio CC	48 V
Tensión de servicio CA máx. (UL "Listed")	30 V
Tensión de servicio CC máx. (UL "Listed")	42,4 V
Corriente de trabajo	3 A
Corriente de servicio máx. (UL)	175 mA
Family construction form	SUB-D15
Diseño familiar lado trasero	SUB-D15
Gender	female
Sexo lado trasero	male
Técnicas de bloqueo	Rosca pernos estandar UNC 4-40 (EN 60807)
Nº de polos	15

ECLASS-6.0	27189217
ECLASS-6.1	27189217
ECLASS-7.0	27189217
ECLASS-8.0	27189217
ECLASS-9.0	27189217
ECLASS-10.1	27182806
ECLASS-11.1	27182806
ECLASS-12.0	27182806
ETIM-5.0	EC002625
GTIN	4048879034531
Número de tarifa arancelaria	85366990
Unidad de embalaje	1
