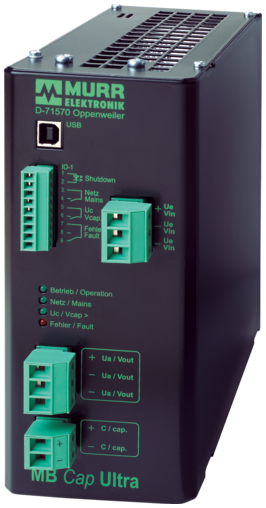

MB CAP ULTRA BUFFER MODULE
IN: 24VDC OUT: 24VDC/20A for max. 1A/320S
Artículo: | 85468 |
Producto alternativo: | |
Peso: | 2.2 kg |
País de origen: | DE |
Consulte fecha de disponibilidad
Descripción
INPUT: 24 V DC (SELV/PELV)
OUTPUT: max. 20 A
16 s (20 A); 320 s (1 A)
OUTPUT: max. 20 A
16 s (20 A); 320 s (1 A)
Datos técnicos
Datos eléctricos | Entrada
Duración corriente de conexión máx. | 2 ms |
---|---|
Tensión de entrada CC mín. | 24 V |
Tensión de entrada CC máx. | 29 V |
Corriente de entrada CA | 20 A |
Corriente de conexión máx. | 36,5 A |
Tiempo de carga mín. | 40 s |
Tiempo de carga máx. | 500 s |
Grado de eficiencia | 90 % |
Datos eléctricos | Salida
Tensión de salida CC | 23,3 V |
---|---|
Tensión de salida CC mín. | 22,83 V |
Tensión de salida CC máx. | 23,77 V |
Tensión de salida ajustable | no |
Corriente de salida | 20 A |

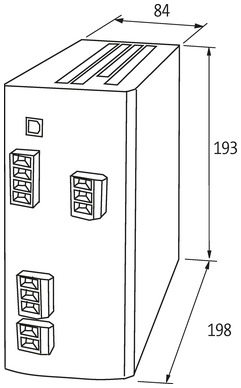

Datos mecánicos | Datos de montaje
Modo de montaje | geschnappt |
---|---|
Suitable for mounting type | Tragschiene TH35-7.5/TH35-15, (EN 60715) |
Características del entorno | Condiciones climáticas
Temperatura de servicio mín. | -20 °C |
---|---|
Temperatura de servicio máx. | 60 °C |
Reducción de potencia a partir de | 60 °C |
Temperatura de almacenamiento mín. | -20 °C |
Temperatura de almacenamiento máx. | 60 °C |
Estándar de producto | IEC 61010-2-201 |
---|---|
CEM | EN 55011 A |
Low Voltage Directive | EN 61204-3 |
Datos comerciales
ECLASS-6.0 | 27049190 |
---|---|
ECLASS-6.1 | 27049002 |
ECLASS-7.0 | 27049002 |
ECLASS-8.0 | 27049002 |
ECLASS-9.0 | 27040705 |
ECLASS-10.1 | 27040705 |
ECLASS-11.1 | 27040705 |
ECLASS-12.0 | 27040705 |
ETIM-5.0 | EC002584 |
GTIN | 4048879079778 |
Número de tarifa arancelaria | 85322900 |
Unidad de embalaje | 1 |
