Emparro Cap 40/24 300ms

Artículo: 85464
Peso: 1.25 kg
País de origen:  CZ
Disponible para envío inmediato.
Precio tarifa por artículo:
Descargar a la cesta Descargar al Easy-Import-Export

Descripción

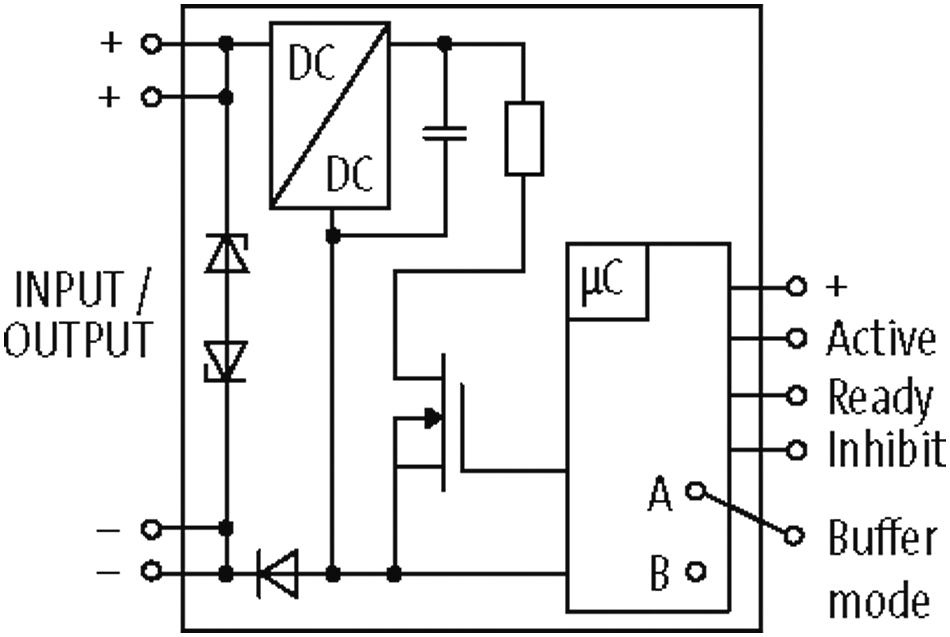

INPUT: 24 V DC (SELV/PELV)
OUTPUT: max. 40 A
min. 0.3 s (40 A); min. 1.2 s (10 A); min. 2.4 s (5 A); min. 8 s (1.5 A)
Certificate
Certificate
Certificate

Datos técnicos | Datos eléctricos
Conmutabilidad en paralelo
Grado de seguridad SELV/PELV
Datos eléctricos | Entrada
Tensión de entrada CC mín. 22 V
Tensión de entrada CC máx. 28 V
Corriente de carga máx. 1 A
Tiempo de carga mín. 22 s
Tiempo de carga máx. 65 s
Protección contra picos de tensión CC máx. 36 V
Grado de eficiencia 99 %
Datos eléctricos | Salida
Tensión de salida CC 22,5 V
Tensión de salida CC mín. 21 V
Tensión de salida CC máx. 27 V
Tensión de salida ajustable
Corriente de salida operación de búfer 48 A
Output current max. 40 A
Ondulación residual (s-s) máx. 500 mV
Datos mecánicos | Datos de montaje
Modo de montaje geschnappt
Suitable for mounting type Riel de montaje TH35, (EN 60715)
Altura 123 mm
Anchura 66,5 mm
Profundidad 167 mm
Características del entorno | Condiciones climáticas
Temperatura de servicio mín. -25 °C
Temperatura de servicio máx. 70 °C
Temperatura de almacenamiento mín. -40 °C
Temperatura de almacenamiento máx. 85 °C
CEM EN 55022 B

Connection types
Tipo de conexión 1 Input / Output
Tipo de conexión 1
Tipo de conexión Terminales de resorte FK
Family construction form Borne
Gender female
Color de soportes de contacto verde
Nº de polos 4
PIN 1 - In DC
PIN 2 + In DC
PIN 3 - Out
PIN 4 + Out
Tipo de conexión 2
Tipo de conexión Terminales de resorte FK
Family construction form Borne
Gender female
Color de soportes de contacto verde
Nº de polos 4
PIN 1 +
PIN 2 A
PIN 3 R
PIN 4 I

ECLASS-6.0 27049190
ECLASS-6.1 27049002
ECLASS-7.0 27049002
ECLASS-8.0 27049002
ECLASS-9.0 27040705
ECLASS-10.1 27040705
ECLASS-11.1 27040705
ECLASS-12.0 27040705
ETIM-5.0 EC002584
GTIN 4048879790956
Número de tarifa arancelaria 85044095
Unidad de embalaje 1


Datos sobre el artículo:
  • PDF del producto
  • Aprobación: UL Listed CA 85464_E222272-NMTR7_ulc_z_a.pdf (A)
  • Aprobación: UL Listed US 85464_E222272-NMTR_ul_z_a.pdf (A)
  • Documentación: Guía de instalación 85464_ina_10_10.pdf (10)
  • Ficheros de construcción: DXF 85464_dxf_x_a.zip (A)
  • Ficheros de construcción: P8 85464_p8_2_90.zip (90)
  • Ficheros de construcción: STP 85464_stp_x_a.zip (A)
  • Información: Declaración de conformidad Murrelektronik GmbH 18-12-23_(7) RoHS REACh exception 7a 7cI_DoC_z_a.pdf (02)
  • Información: Declaración de conformidad Murrelektronik GmbH 23-12-23_(1) California Prop65 No Warning_DoC_z_a.pdf (01)
  • Información: Declaración de conformidad Murrelektronik GmbH 11-12-23_(2) China RoHS 2 20EEP_DoC_z_a.pdf (01)
  • Información: Declaración de conformidad UKCA 85464_23-06.19_uk_z_a.pdf (A)
  • Información: EU Declaración de conformidad 85464_23-06.19_ce_z_a.pdf (A)
  • Información: MTBF reporte 85464_SN29500(40°C)-Berechnung_mtbf_p_a.pdf (A)
