Emparro ACCUcontrol UPS-Module

IN: 24VDC OUT: 24VDC/40A

Disponible para envío inmediato.

Contacte

INPUT: 24 V DC (SELV/PELV)
OUTPUT: max. 40 A

Datos técnicos | Datos eléctricos

Tipo de batría	Batería de plomo cerrada
Capacidad de carga contactos de comunicación mín.	5 V, 1 mA
Capacidad de carga contactos de comunicación máx.	30 V, 100 mA
Cantidad de carga eléctrica máx.	40 Ah

Datos eléctricos | Entrada

Tensión de entrada CC apagado entrada	24 V
Tensión de entrada CC apagado entrada mín.	6 V
Tensión de entrada CC apagado entrada máx.	45 V
Tensión de entrada CC mín.	21,6 V
Tensión de entrada CC máx.	30 V
Corriente de entrada CC máx.	43 A
Corriente de carga máx.	2,5 A
Entrada de conmutación libre de potencial	sí
Tipo de sensor	KTY 81-210 (Art.No. 89600)

Datos eléctricos | Salida

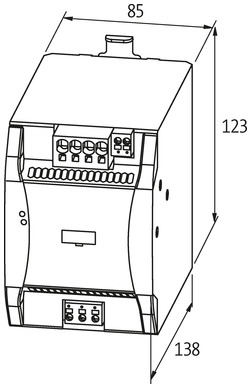

Datos mecánicos | Datos de montaje

Características del entorno | Condiciones climáticas

Temperatura de servicio mín.	-25 °C
Temperatura de servicio máx.	45 °C

Connection types

Tipo de conexión 1

Tipo de conexión	Terminales de resorte FK
Family construction form	Borne
Gender	female
Color de soportes de contacto	verde
Nº de polos	6
PIN 1	U In -
PIN 2	U In +
PIN 3	U Out -
PIN 4	U Out +
PIN 5	U Bat -
PIN 6	U Bat +

Tipo de conexión 2

Tipo de conexión	Terminales de resorte FK
Family construction form	Borne
Gender	female
Color de soportes de contacto	verde
Nº de polos	8
PIN 1	Sens +
PIN 2	Sens -
PIN 3	U In 13
PIN 4	OK 14
PIN 5	Bat 23
PIN 6	OK 24
PIN 7	SH +
PIN 8	SH -

Tipo de conexión 3

Family construction form	USB Mini
Gender	female
Color de soportes de contacto	rojo
Nº de polos	5
PIN 1	5 V
PIN 2	Data -
PIN 3	Data +
PIN 4	ID
PIN 5	0 V

ECLASS-6.0	27049002
ECLASS-6.1	27049002
ECLASS-7.0	27049002
ECLASS-8.0	27049002
ECLASS-9.0	27040705
ECLASS-10.1	27040705
ECLASS-11.1	27040705
ECLASS-12.0	27040705
ETIM-5.0	EC002540
GTIN	4048879694346
Número de tarifa arancelaria	85044060
Unidad de embalaje	1

Datos sobre el artículo:

PDF del producto
Aprobación: UL Listed CA 85415_E200364-NMTR7_ulc_z_a.pdf (A)
Aprobación: UL Listed US 85415_E200364_NMTR_ul_z_a.pdf (A)
Documentación: Guía de instalación 85414_ina_x_14.zip (14)
Documentación: Manual 85467_hdb_x_16.zip (16)
Ficheros de construcción: DXF 85415_dxf_x_a.7z (A)
Ficheros de construcción: P8 85415_p8_2_30.zip (30)
Ficheros de construcción: STP 85415_stp_x_a.7z (A)
Información: Declaración de conformidad Murrelektronik GmbH 21-12-23_(5) RoHS REACh no exception_DoC_z_a.pdf (02)
Información: Declaración de conformidad Murrelektronik GmbH 23-12-23_(1) California Prop65 No Warning_DoC_z_a.pdf (01)
Información: Declaración de conformidad Murrelektronik GmbH 10-12-23_(1) China RoHS 2 e_DoC_z_a.pdf (01)
Información: Declaración de conformidad UKCA 85415_02-03.22_uk_z_a.pdf (A)
Información: EU Declaración de conformidad 85415_02-03.22_ce_z_b.pdf (B)
Información: MTBF reporte 85415_SN29500(40°C)-Berechnung_mtbf_p_a.pdf (A)
Software: Configurador 85414_MB_Cap_Ultra_Control_Setup_TB6_x_19.zip (19)
