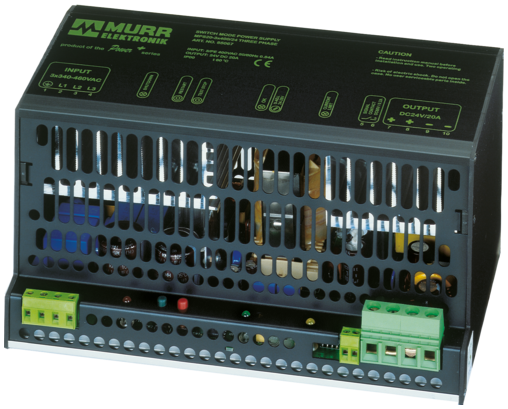

MPS POWER SUPPLY 3-PHASE,
IN: 340-460VAC OUT: 22-28V/10ADC
Artículo: | 85065 |
Producto alternativo: | |
Peso: | 1.82 kg |
País de origen: | CZ |
Disponible para envío inmediato.
Descripción
INPUT: 3× 360...440 V AC
OUTPUT: 22...28 V DC
Corriente: 10 A
additional mounting feet for screw mounting part no. 89500
OUTPUT: 22...28 V DC
Corriente: 10 A
additional mounting feet for screw mounting part no. 89500
Datos técnicos
Datos técnicos | Datos eléctricos
Conmutabilidad en paralelo | sí |
---|---|
Conexión en serie | sí |
Grado de seguridad | SELV |
Datos eléctricos | Alimentación
Frecuencia de red | 50 ... 60 Hz |
---|
Datos eléctricos | Entrada
Tensión de entrada CA mín. | 360 V |
---|---|
Tensión de entrada CA máx. | 440 V |
Corriente de entrada CA (trifásica) | 0,42 A |
Fusible previo externo por fase máx. | 10 A |
Número de fases entrada | 3 |
Grado de eficiencia | 90 % |
Datos eléctricos | Salida
Tensión de salida CC | 24 V |
---|---|
Tensión de salida CC mín. | 22 V |
Tensión de salida CC máx. | 28 V |
Tensión de salida ajustable | sí |
Corriente de salida | 10 A |
Corriente de salida (UL) | 12 A |
Puenteo de red por corte eléctrico mín. | 3 ms @ 400 V AC |
Control de fases | Desconexión en funcionamiento de dos fases |
Ondulación residual efectiva máx. | 20 mV |
Spikes (s-s) max. | 100 mV |
Protección de equipos | Sistema eléctrico
Protección contra sobrecarga salida | sí |
---|---|
Protección contra cortocircuito salida | sí |
Datos mecánicos | Datos de montaje
Modo de montaje | geschnappt |
---|---|
Suitable for mounting type | Riel de montaje TH35, (EN 60715) |
Altura | 132 mm |
Anchura | 198 mm |
Profundidad | 97 mm |
Características del entorno | Condiciones climáticas
Temperatura de servicio mín. | 0 °C |
---|---|
Temperatura de servicio máx. | 60 °C |
Temperatura de almacenamiento mín. | -25 °C |
Temperatura de almacenamiento máx. | 85 °C |
Humedad relativa del aire mín. (funcionamiento) | 30 % |
Humedad relativa del aire máx. (funcionamiento) | 90 % Sin condensación |
Datos de conexión
Tipo de conexión 1
Tipo de conexión | Bornes con tornillo SK |
---|---|
Family construction form | Borne |
Gender | female |
Color de soportes de contacto | verde |
Nº de polos | 2 |
PIN 1 | Signal |
PIN 2 | Signal + |
Tipo de conexión 2
Tipo de conexión | Bornes con tornillo SK |
---|---|
Family construction form | Borne |
Gender | female |
Color de soportes de contacto | verde |
Nº de polos | 4 |
PIN 1 | PE |
PIN 2 | L 1 |
PIN 3 | L 2 |
PIN 4 | L 3 |
Tipo de conexión 3
Tipo de conexión | Bornes con tornillo SK |
---|---|
Family construction form | Borne |
Gender | female |
Color de soportes de contacto | verde |
Nº de polos | 4 |
PIN 1 | + |
PIN 2 | + |
PIN 3 | - |
PIN 4 | - |
Datos comerciales
ECLASS-6.0 | 27049002 |
---|---|
ECLASS-6.1 | 27049002 |
ECLASS-7.0 | 27049002 |
ECLASS-8.0 | 27049002 |
ECLASS-9.0 | 27040701 |
ECLASS-10.1 | 27040701 |
ECLASS-11.1 | 27040701 |
ECLASS-12.0 | 27040701 |
ETIM-5.0 | EC002540 |
GTIN | 4048879080637 |
Número de tarifa arancelaria | 85044083 |
Unidad de embalaje | 1 |
