MST SINGLE-PHASE CONTROL AND ISOLATION TRANSFORMER
P:2500VA IN:690VAC OUT:230VAC
| Artículo: | 866158 |
| Peso: | 20 kg |
| País de origen: | CZ |
Consulte fecha de disponibilidad
Descripción

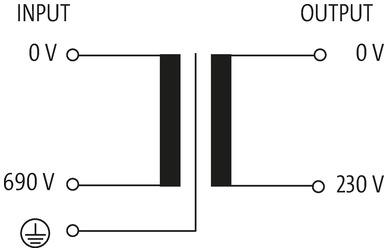

Transformadores monofásicos, de mando y separación
2500 VA
Clase de aislamiento T 40/B
Otras tensiones bajo pedido.
2500 VA
Clase de aislamiento T 40/B
Otras tensiones bajo pedido.
Datos técnicos
Datos eléctricos | Alimentación
| Frecuencia de red | 50 ... 60 Hz |
|---|
Datos eléctricos | Entrada
| Tensión de entrada 1 CA | 690 V |
|---|---|
| Tensión de entrada CA | 690 V |
| Corriente de entrada CA | 3,9 A |
| Corriente de conexión máx. | 64 A |
| Corriente de cortocircuito | 127 A |
Datos eléctricos | Salida
| Tensión de salida CA | 230 V |
|---|---|
| Tensión de salida ajustable | no |
| Potencia de conmutación CA máx. | 2500 VA |
Protección de equipos | Sistema eléctrico
| Tensión de comprobación de aislamiento entrada - salida | 6,5 kV |
|---|
Datos mecánicos | Datos de montaje
| Suitable for mounting type | Montaje en agujero largo |
|---|---|
| Medida de fijación a | 130 mm |
| Medida de fijación b | 150 mm |
| Medida de fijación c | 10 mm |
| Altura | 250 mm |
| Anchura | 197 mm |
| Profundidad | 174 mm |
| Diámetro taladro | 10 mm |
| Longitud taladro | 18 mm |
Características del entorno | Condiciones climáticas
| Temperatura de servicio mín. | -20 °C |
|---|---|
| Temperatura de servicio máx. | 40 °C |
| Temperatura de almacenamiento mín. | -40 °C |
| Temperatura de almacenamiento máx. | 80 °C |
Conformidades, certificaciones, certificados
| Estándar de producto | EN 61558-1, EN 61558-2-4, EN 62041 category 0 |
|---|
Datos de conexión
Connection types
| Tipo de conexión 1 | Input |
|---|---|
| Tipo de conexión 2 | Output |
Tipo de conexión 1
| Tipo de conexión | Bornes con tornillo SK |
|---|---|
| Family construction form | Borne |
| Gender | female |
| Nº de polos | 2 |
| PIN 2 | 690 V |
Tipo de conexión 2
| Tipo de conexión | Bornes con tornillo SK |
|---|---|
| Family construction form | Borne |
| Gender | female |
| Nº de polos | 2 |
| PIN 2 | 230 V |
Tipo de conexión 3
| Tipo de conexión | Bornes con tornillo SK |
|---|---|
| Family construction form | Borne |
| Gender | female |
| Color de soportes de contacto | metallic |
| Nº de polos | 1 |
| PIN 1 | PE |
Datos comerciales
| ECLASS-6.0 | 27031202 |
|---|---|
| ECLASS-7.0 | 27031202 |
| ECLASS-8.0 | 27031202 |
| ECLASS-9.0 | 27031202 |
| ETIM-5.0 | EC002485 |
| GTIN | 4048879283229 |
| Número de tarifa arancelaria | 85043200 |
| Unidad de embalaje | 1 |
