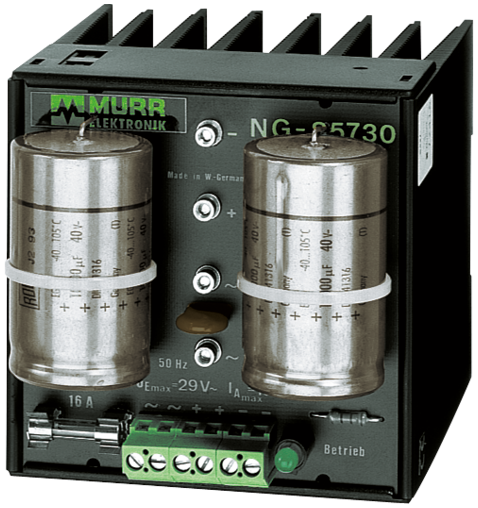

NG 10 RECTIFIER UNIT 1-PHASE
IN: 29VAC OUT: 24V/10A
| Artículo: | 85730 |
| Peso: | 0.75 kg |
| País de origen: | CZ |
Consulte fecha de disponibilidad
Descripción
Rectificador, monofásico
INPUT: 29 V AC
OUTPUT: 24 V DC
Potencia de salida: 240 W
Corriente: max. 10 A
INPUT: 29 V AC
OUTPUT: 24 V DC
Potencia de salida: 240 W
Corriente: max. 10 A
Datos técnicos
Datos eléctricos | Alimentación
| Frecuencia de red | 50 ... 60 Hz |
|---|
Datos eléctricos | Entrada
| Fusible lado primario interno | 16 A |
|---|---|
| Type of primary fuse | Microfuse 5 × 20 mm |
| Características fusible previo | Mittelträge |
| Tensión de entrada 1 CA | 29 V |
| Corriente de entrada CC máx. | 10 A |
Datos eléctricos | Salida
| Conmutación de salida | LED, Tamizado con Elko |
|---|---|
| Tensión de salida CC máx. | 39 V |
| Tensión de salida ajustable | no |
| Output current max. | 10 A |
| Ondulación residual máx. | 5 % |
Datos mecánicos | Datos de montaje
| Modo de montaje | geschnappt |
|---|---|
| Suitable for mounting type | Riel de montaje TH35, (EN 60715) |
Características del entorno | Condiciones climáticas
| Temperatura de servicio mín. | -20 °C |
|---|---|
| Temperatura de servicio máx. | 60 °C |
Datos de conexión
Tipo de conexión 1
| Tipo de conexión | Bornes con tornillo SK |
|---|---|
| Family construction form | Borne |
| Gender | female |
| Nº de polos | 2 |
| PIN 1 | AC |
| PIN 2 | AC |
Tipo de conexión 2
| Tipo de conexión | Bornes con tornillo SK |
|---|---|
| Family construction form | Borne |
| Gender | female |
| Nº de polos | 4 |
| PIN 1 | - |
| PIN 2 | - |
| PIN 3 | + |
| PIN 4 | + |
Datos comerciales
| ECLASS-6.0 | 27049002 |
|---|---|
| ECLASS-6.1 | 27040390 |
| ECLASS-7.0 | 27040390 |
| ECLASS-8.0 | 27040390 |
| ECLASS-9.0 | 27040390 |
| ECLASS-10.1 | 27040390 |
| ECLASS-11.1 | 27040390 |
| ECLASS-12.0 | 27040390 |
| ETIM-5.0 | EC002540 |
| GTIN | 4048879079471 |
| Número de tarifa arancelaria | 85044083 |
| Unidad de embalaje | 1 |
