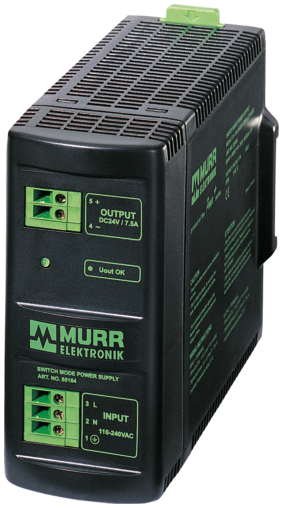

MCS-B POWER SUPPLY 1-PHASE,

IN: 100-265VAC OUT: 24V/7,5ADC

Consulte fecha de disponibilidad

Contacte

INPUT: 100...265 V AC
OUTPUT: 24 V DC +3/-1%
Corriente: 7.5 A
Puenteo de red por corte eléctrico mín.
min. 14 ms (115 V AC); min. 80 ms (230 V AC)

Datos técnicos | Datos eléctricos

Número de dispositivos conmutación paralela máx.	5
Número de dispositivos conmutación en serie máx.	2
Conmutabilidad en paralelo	sí
Conexión en serie	sí
Grado de seguridad	SELV

Datos eléctricos | Alimentación

Frecuencia de red	50 ... 60 Hz

Datos eléctricos | Entrada

Tensión de entrada 1 CA	115 V
Tensión de entrada 2 CA	230 V
Tensión de entrada CA mín.	100 V
Tensión de entrada CA máx.	265 V
Corriente de entrada con tensión de entrada 1 CA	2,9 A
Corriente de entrada con tensión de entrada 2 CA	1,6 A
Inrush current max.	37 A
Fusible previo externo por fase máx.	10 A
Grado de eficiencia	87 %

Datos eléctricos | Salida

Tensión de salida CC	24 V
Tensión de salida CC mín.	22 V
Tensión de salida CC máx.	28 V
Tensión de salida ajustable	sí
Corriente de salida	7,5 A
Ondulación residual efectiva máx.	20 mV
Spikes (s-s) max.	100 mV

Protección de equipos | Sistema eléctrico

Protección contra sobrecarga salida	sí
Protección contra cortocircuito salida	sí

Datos mecánicos | Datos de montaje

Características del entorno | Condiciones climáticas

Temperatura de servicio mín.	-25 °C
Temperatura de servicio máx.	40 °C
Reducción de potencia a partir de	40 °C
Temperatura de almacenamiento mín.	-25 °C
Temperatura de almacenamiento máx.	85 °C
Humedad relativa del aire mín. (funcionamiento)	5 %
Humedad relativa del aire máx. (funcionamiento)	95 % Sin condensación

ECLASS-6.0	27049002
ECLASS-6.1	27049002
ECLASS-7.0	27049002
ECLASS-8.0	27049002
ECLASS-9.0	27040701
ECLASS-10.1	27040701
ECLASS-11.1	27040701
ECLASS-12.0	27040701
ETIM-5.0	EC002540
GTIN	4048879080361
Número de tarifa arancelaria	85044083
Unidad de embalaje	1

Datos sobre el artículo:

PDF del producto
Aprobación: EAC 85164_ЕАЭС RU С-DE.АБ53.В.03597-2027.02.14_eac_z_b.pdf (B)
Aprobación: UL Listed CA 85164_E222272-NMTR7_ulc_z_a.pdf (A)
Aprobación: UL Listed US 85164_E222272-NMTR_ul_z_b.pdf (B)
Aprobación: UL Registered CA 85164_E213413-QQGQ8_urc_z_b.pdf (B)
Aprobación: UL Registered US 85164_E213413-QQGQ2_ur_z_b.pdf (B)
Documentación: Guía de instalación 85164_ina_4_18.pdf (18)
Ficheros de construcción: DXF 85164_dxf_x_a.zip (A)
Ficheros de construcción: STP 85164_stp_x_a.zip (A)
Información: Declaración de conformidad Murrelektronik GmbH 17-12-23_(1) RoHS REACh exception 6c_DoC_z_a.pdf (04)
Información: Declaración de conformidad Murrelektronik GmbH 13-12-23_(5) China RoHS 2 50EEP_DoC_z_a.pdf (01)
Información: Declaración de conformidad Murrelektronik GmbH 23-12-23_(1) California Prop65 No Warning_DoC_z_a.pdf (01)
Información: Declaración de conformidad UKCA 85164_04-04.24_uk_z_b.pdf (B)
Información: EU Declaración de conformidad 85164_04-04.24_ce_z_h.pdf (H)
Información: MTBF reporte 85164_SN29500(40°C)-Berechnung_mtbf_p_b.pdf (B)
