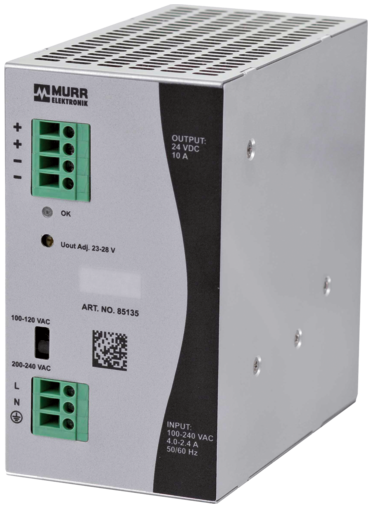

ECO-RAIL-2 POWER SUPPLY 1-PHASE,

IN: 90 ... 132 VAC / 173 … 264 VAC OUT: 24V/10ADC
Artículo: 85135
Peso: 0.9 kg
País de origen:  CN
Disponible para envío inmediato.
 Comparador de producto
Precio tarifa por artículo:
Descargar al Easy-Import-Export

Descripción

INPUT: 90...132 V AC/173...264 V AC
OUTPUT: 23...28 V DC
Corriente: 10 A

Salida
Tensión de salida 24 V DC ±1%; 23...28 V regulable
Corriente de salida 10 A (+40 °C); 7.5 A (+55 °C)
Tiempo de espera min. 12 ms (115 V AC); min. 30 ms (230 V AC)
Ondulación residual max. 10 mV eff/rms
Picos max. 50 mV ss/pp
Unidad de protección protección contra cortocircuitos y sobrecarga
Funcionamiento en paralelo/en serie no/sí (max. 2 ud.)
Entrada
Tensión de entrada 90...132 V AC/173...264 V AC
Corriente de entrada 4.3 A (100 V AC); 2.1 A (240 V AC)
Corriente de arranque tras 1 ms max. 18 A (230 V AC)
Frecuencia 50...60 Hz
Fusible de entrada (interno) 5 A (T)
Características generales
Estándares IEC 61010-2-201, EN 61204-3, EN 61000-3-2
Modo de montaje Montaje en guía DIN TH35 (EN 60715)
Rango de temperatura 0...+40 °C, ...+55 °C reducción (temp. de almacenamiento -20...+85 °C)
Humedad relativa 20...90%, sin condensación
Protección IP20
Grado de eficiencia 86% (115 V AC); 87% (230 V AC)
Tipo de conexión Bornes de tornillo
Dimensiones alto × ancho × fondo 125×68×125 mm

ECLASS-6.0 27049002
ECLASS-6.1 27049002
ECLASS-7.0 27049002
ECLASS-8.0 27049002
ECLASS-9.0 27040701
ECLASS-10.1 27040701
ECLASS-11.1 27040701
ECLASS-12.0 27040701
ETIM-5.0 EC002540

GTIN 4048879694483
Número de tarifa arancelaria 85044083
Unidad de embalaje 1


Datos sobre el artículo:
  • Descargar PDF del producto
  • Descargar Aprobación: UL Listed CA 85135_E222272-NMTR7_ulc_z_a.pdf
  • Descargar Aprobación: UL Listed US 85135_E222272-NMTR_ul_z_a.pdf
  • Descargar Aprobación: UL Registered CA 85135_E213413-QQGQ8_urc_z_b.pdf
  • Descargar Aprobación: UL Registered US 85135_E213413-QQGQ2_ur_z_b.pdf
  • Descargar Certificado: CB  85135_DK-69998-UL_cb_z_a.pdf
  • Descargar Documentación: Guía de instalación 85135_ina_x_11.zip
  • Descargar Ficheros de construcción: DXF 85135_dxf_x_a.zip
  • Descargar Ficheros de construcción: P8 85135_p8_2_51.zip
  • Descargar Ficheros de construcción: STP 85135_stp_x_a.zip
  • Descargar Información: Declaración de conformidad Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf
  • Descargar Información: Declaración de conformidad Murrelektronik GmbH 09-11-20_(3) RoHS REACh exception 6c 7cI_DoC_z_a.pdf
  • Descargar Información: Declaración de conformidad Murrelektronik GmbH 06-02-23_(3) China RoHS 2 25EEP_DoC_z_a.pdf
  • Descargar Información: Declaración de conformidad UKCA 85135_20-10.20_uk_z_a.pdf
  • Descargar Información: EU Declaración de conformidad 85135_20-10.20_ce_z_b.pdf
  • Descargar Información: MTBF reporte 85135_MIL-HDBK-217F(25°C)-Berechnung_mtbf_p_a.pdf
