EMPARRO MEF 1/1 1-phase, 1-stage  10701
El producto puede ser diferente a la imagen

EMPARRO MEF 1/1 1-phase, 1-stage

I:20A U:230 VAC, snap on, with surge protection
Artículo: 10701
Peso: 0.42 kg
País de origen:  RO
Disponible para envío inmediato.
 Comparador de producto
Precio tarifa por artículo:
Descargar al Easy-Import-Export

Descripción

Protección contra sobrevoltaje
Corriente: 20 A
Montaje en guía DIN
Curva de factor de atenuación bajo demanda
Certificate
Certificate
Certificate

Datos técnicos | Datos eléctricos
Corriente de fuga máx. 1 mA @ 250 V AC, 50 Hz
Datos eléctricos | Alimentación
Tensión de servicio CA mín. 85 V
Tensión de servicio CA máx. 265 V
Tensión de servicio CC mín. 100 V
Tensión de servicio CC máx. 230 V
Frecuencia de red 50 ... 60 Hz
Datos técnicos | Instalación
Número AWG un solo alambre mín. 16
Número AWG un solo alambre máx. 8
Número AWG alambres finos/múltiples mín. 16
Número AWG alambres finos/múltiples máx. 10
Sección transversal de la conexión un solo alambre mín. 1,5 mm²
Sección transversal de la conexión un solo alambre máx. 10 mm²
Sección transversal de la conexión alambres finos/múltiples mín. 1,5 mm²
Sección transversal de la conexión alambres finos/múltiples máx. 6 mm²
Datos mecánicos | Datos de montaje
Modo de montaje geschnappt
Suitable for mounting type Riel de montaje TH35, (EN 60715)

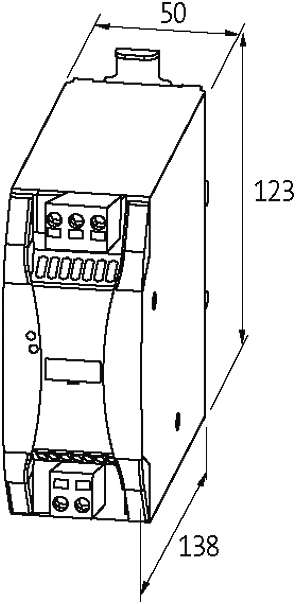

Altura 123 mm
Anchura 50 mm
Profundidad 138 mm
Características del entorno | Condiciones climáticas
Categoría medioambiental (IEC 60721) 3K3

Tipo de conexión 1
Tipo de conexión Terminales de resorte FK
Family construction form Borne
Gender female
Color de soportes de contacto verde
Nº de polos 2
Tipo de conexión 2
Tipo de conexión Terminales de resorte FK
Family construction form Borne
Gender female
Color de soportes de contacto verde
Nº de polos 3

ECLASS-6.0 27130806
ECLASS-6.1 27420201
ECLASS-7.0 27420290
ECLASS-8.0 27420290
ECLASS-9.0 27420290
ECLASS-10.1 27420208
ECLASS-11.1 27420208
ECLASS-12.0 27420208
ETIM-5.0 EC002498

GTIN 4048879464468
Número de tarifa arancelaria 85363030
Unidad de embalaje 1


Datos sobre el artículo:
  • Descargar PDF del producto
  • Descargar Aprobación: UL Registered CA 10701_E255912-FOKY8_urc_z_b.pdf
  • Descargar Aprobación: UL Registered US 10701_E255912-FOKY2_ur_z_b.pdf
  • Descargar Documentación: Datos del producto 10701_pd_exDB_x_14.zip
  • Descargar Documentación: Guía de instalación 10701_ina_x_13.zip
  • Descargar Ficheros de construcción: DXF 10701_dxf_x_a.zip
  • Descargar Ficheros de construcción: STP 10701_stp_x_a.zip
  • Descargar Información: Declaración de conformidad Murrelektronik GmbH 10-11-20_(1) RoHS REACh exception 6c_DoC_z_a.pdf
  • Descargar Información: Declaración de conformidad Murrelektronik GmbH 20-10-21_(1) California Prop65 No Warning_DoC_z_b.pdf
  • Descargar Información: Declaración de conformidad Murrelektronik GmbH 07-02-23_(5) China RoHS 2 50EEP_DoC_z_a.pdf
  • Descargar Información: Declaración de conformidad UKCA 10701_13-05.15_uk_z_a.pdf
  • Descargar Información: EU Declaración de conformidad 10701_13-03.15_ce_z_a.pdf
